华艺服装设计培训专业教程之一：《服装CAD打板基础课程》

----主讲：赵甫华
一、服装CAD概况：布易ET2012简介

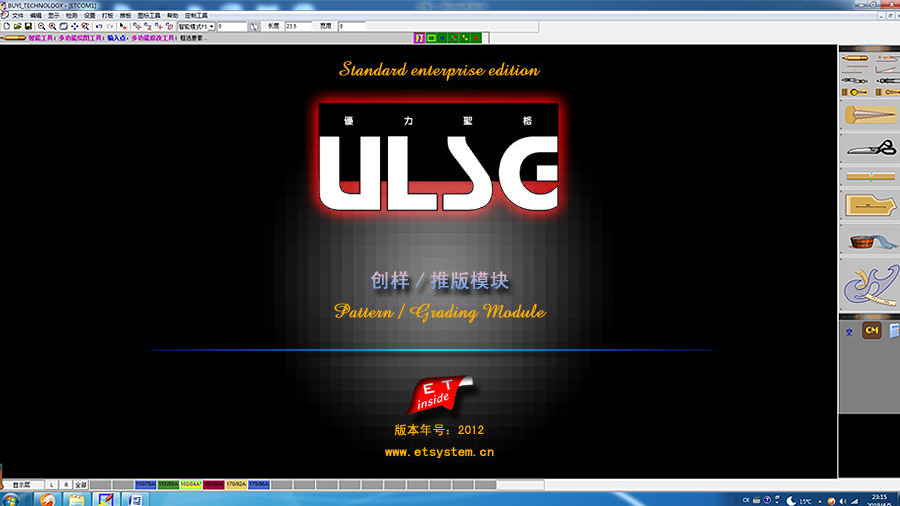

布易ET2012界面

1．完善的设计功能：在设计方面，ET2012提供从要素设计到裁片设计全程支持的设计工具。您可以轻松完成省道、衣褶、转省、圆顺和展开等各种复杂的结构设计。
2．高度的智能化：在刀口设计、缝份添加和缝头角处理等方面，ET2012具有高度的智能化，并全程自动维护。使用ET2012，以往烦杂的工作将变得轻松简单。
3．流畅的设计过程：ET2012将打板、制板和推板有机地结合在一起。不论您处于何种设计状态，都可以自由使用全部的系统功能。
4．极强的专业性：ET2012的专业性体现在各个设计环节。例如，ET2012的刀口和缝头角处理均可以成对制作，保证了刀口和角处理的合理性和准确性。针对不同的服装类型，ET2012可提供非常专业的功能。
5．人工智能排板、排料：ET2012提供稳定优化的压片和滑片排板、排料模式。无论多复杂的裁片情况，ET2012总能获得较佳的放置位置。只要您想得到，只要它放得下，ET2012就能将它放置到合适的位置。
二、成都华艺服装设计培训专业教程之一：《服装CAD打板基础课程》
 课程一：成年女性上衣基本型（合体型）结构制图：号/型：160/84A
打板步骤：

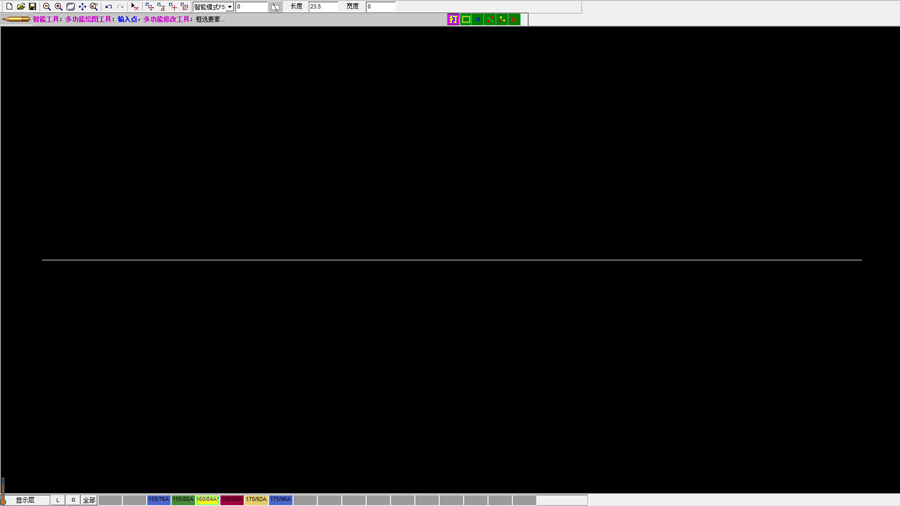

1.利用智能工具绘制前胸围的大小，在长度对话框里输入前胸围为B/4+0.5=23.5，如图001所示：

图-001绘制前胸围

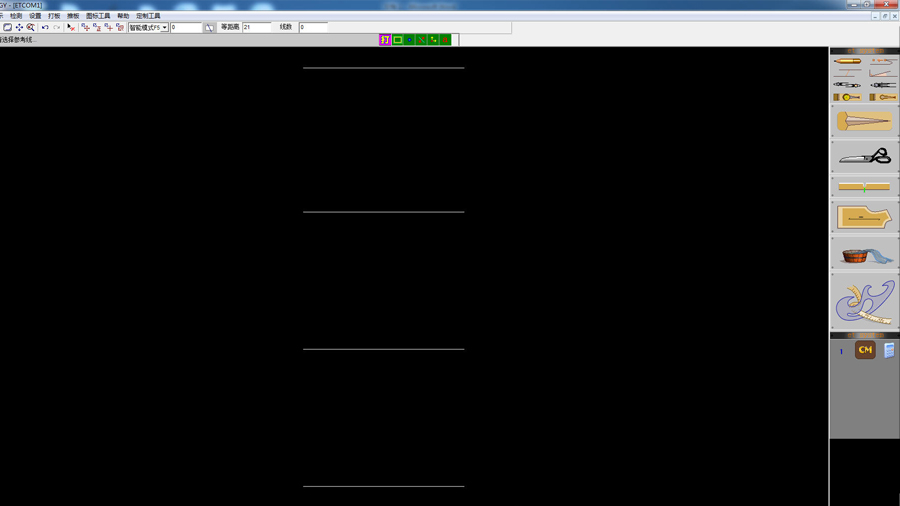

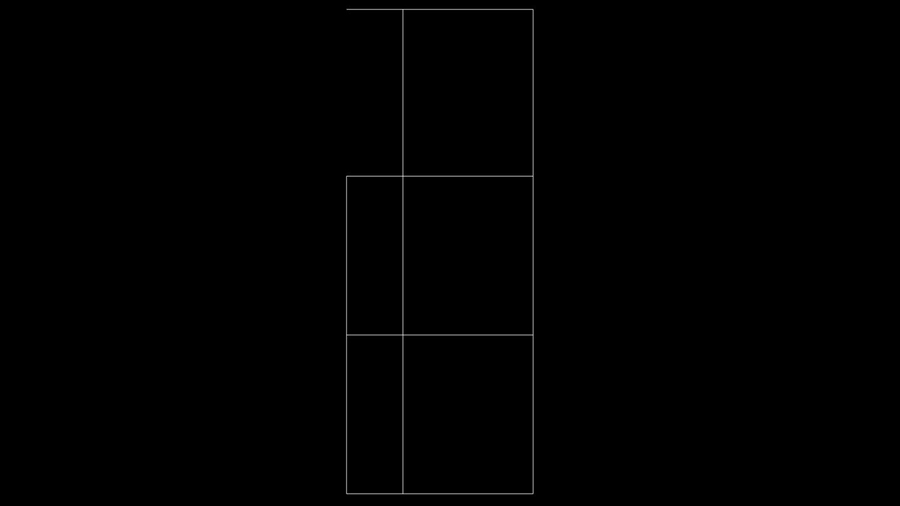

2.利用平行线命令分别绘制袖窿深线、腰围线、臀围线。即在等距离对话框里分别输入袖窿深21、前长41、臀长20，如图002所示：

图-002绘制袖窿深线、腰围线、臀围线

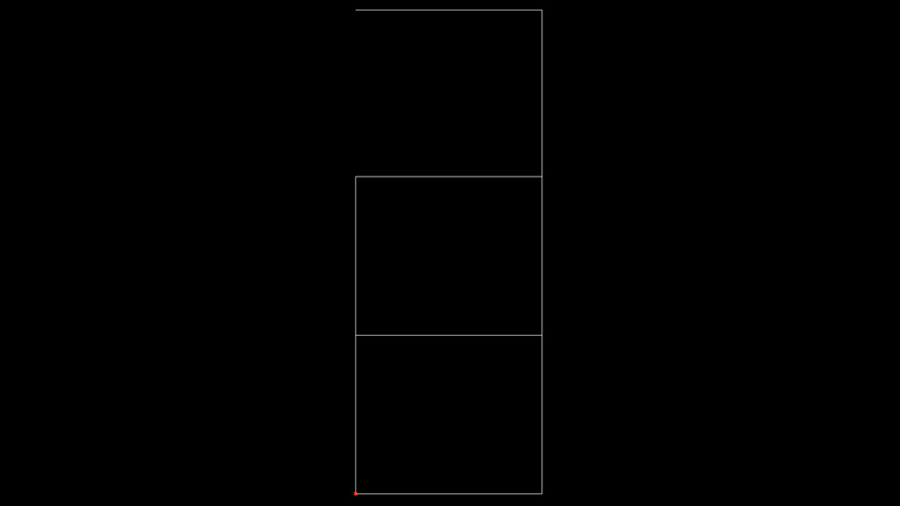

3.利用智能工具绘制前中心线和前侧缝的辅助线，如图003所示：

图003绘制前中心线和前侧缝的辅助线

4.利用平行线命令绘制前胸宽线,用十分法计算前胸宽，即：2B/10-2=16.4，在等距离对话框里输入前胸宽16.4，绘制好前胸宽线，如图004所示：

图004绘制好的前胸宽线

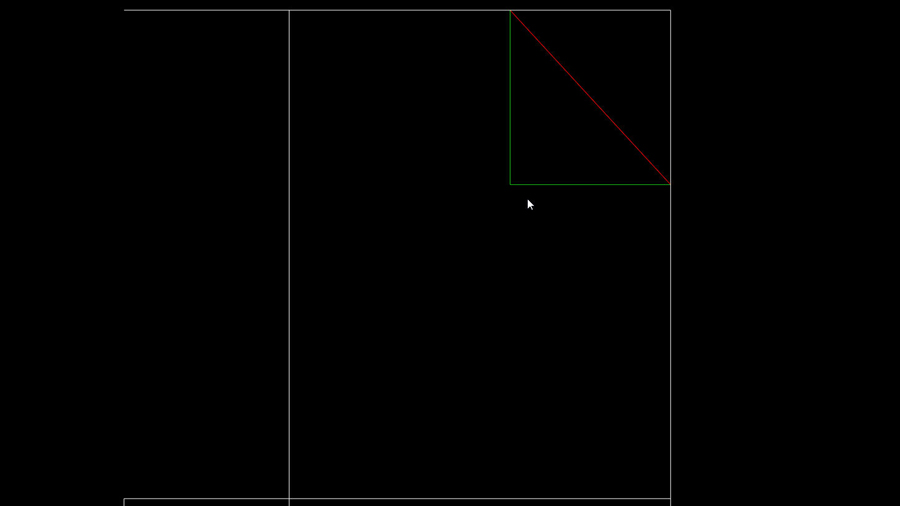

5.利用直角链接命令绘制前领口宽和前领口深，点击直角链接按钮，在数值对话框里分别输入6.9和7.5即绘制出前领口宽和前领口深的矩形框，如图005所示：

图005利用直角链接命令绘制出的前领口宽和前领口深的矩形框

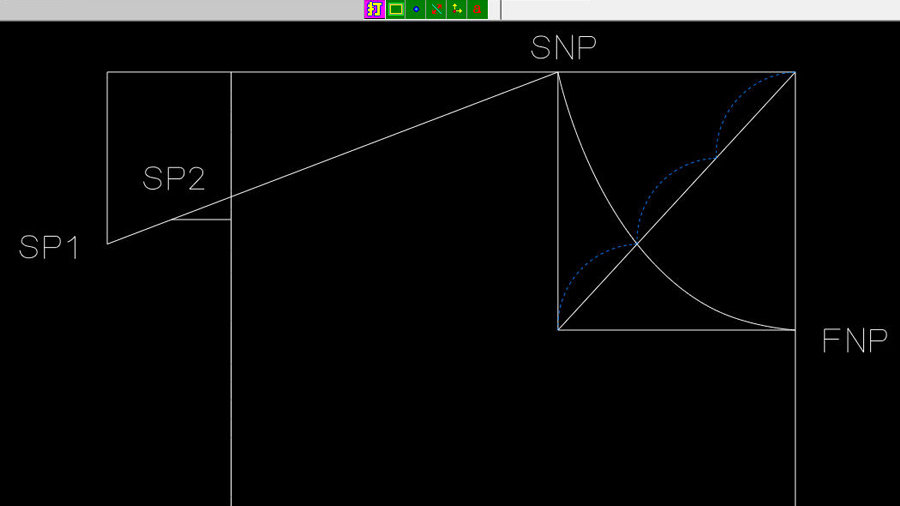

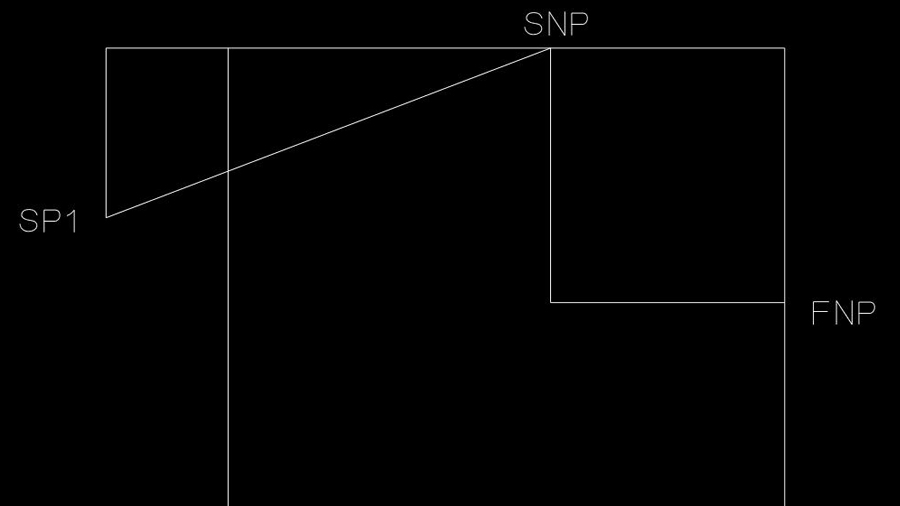

6.利用智能工具绘制前肩宽和前肩高及前肩斜线的辅助线得到SNP、FNP、SP1三个重要的结构点，如图006所示：

图006绘制好的前肩宽和前肩高及前肩斜线的辅助线

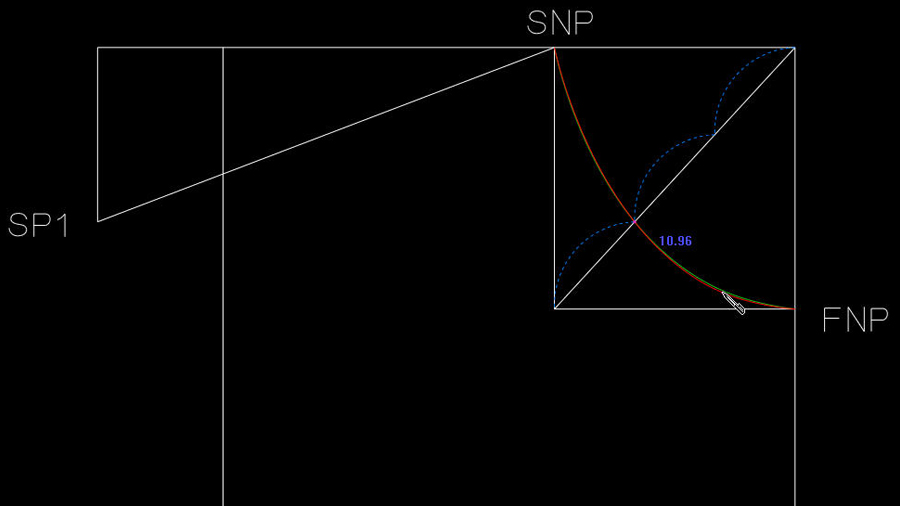

7.利用等分线命令找到前领窝曲线的凹点绘制前领窝曲线，在等分数对话框里输入3绘制三等分的等分线，利用智能工具绘制前领窝曲线，注意：利用智能工具，右键点红前领窝曲线，按住CTRL键增加节点，拖动前领窝曲线为理想的曲线，如图007所示：

图007绘制前领窝曲线过程

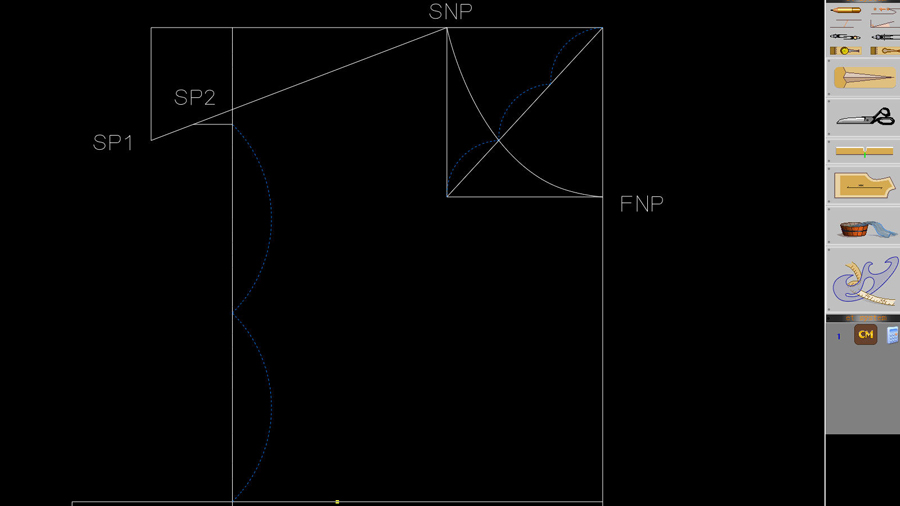

8.利用智能工具找到SP2点，绘制前肩凸，如图008所示：

图008绘制好的前肩凸

9.利用等分线命令找到前袖窿曲线在前胸宽线上的切点，如图009所示：

图009前袖窿曲线在前胸宽线上的切点

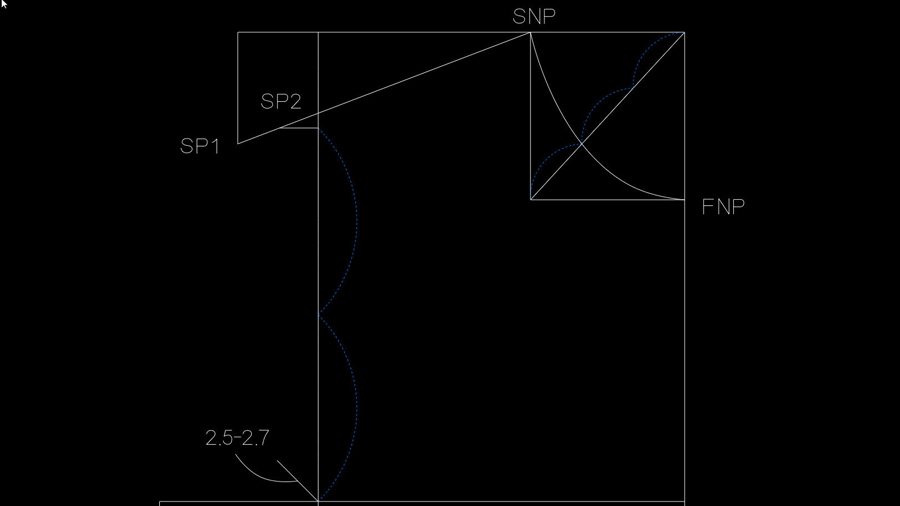

10.利用智能工具绘制前袖窿曲线的凹点，即在长度对话框里输入2.5-2.7，如图010所示：

图010前袖窿曲线凹点的绘制

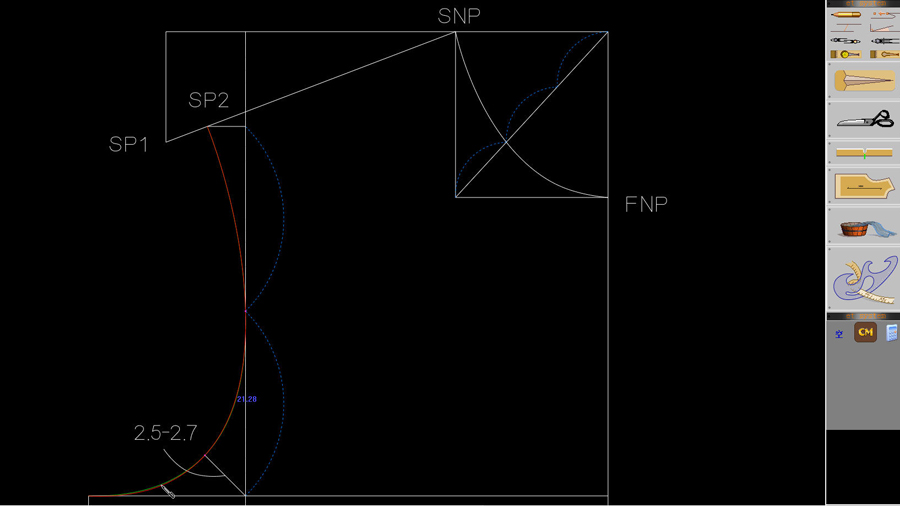

11.利用智能工具绘制完整的前袖窿曲线，注意利用智能工具，右键点红曲线，按住CTRL键增加节点拖动前袖窿曲线为理想的曲线，如图011所示：

图011绘制好的前袖窿曲线

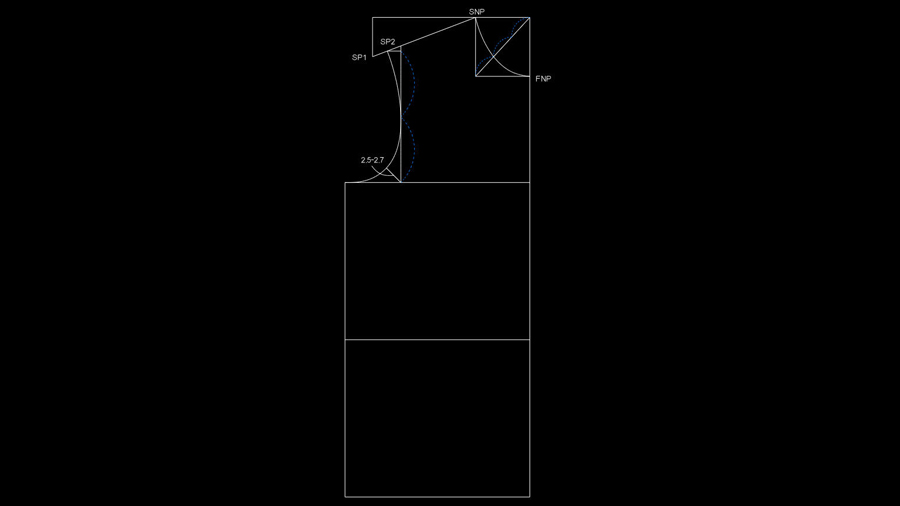

12.全屏显示，成年女性上衣基本型（合体型）结构制图：外部轮廓结构图绘制完成，如图012所示：

成年女性上衣基本型（合体型）结构制图：外部轮廓结构图

布易ET2012服装CAD高度智能化系统是服装设计师，打板师，服装领域的专业人应该熟练掌握的打板、制板和推板软件，充分利用服装CAD，提高打板技术。成都华艺服装设计培训将陆续推出服装打板新的课程，让求学者在华艺学到新的打板技术。下一讲我们继续学习成年女性上衣基本型（合体型）内部结构线的设计。
未完待续
