华艺服装设计培训专业教程之二：《服装CAD打板基础课程》

课程一：成年女性上衣基本型（合体型）结构制图：号/型：160/84A（续）
----主讲：赵甫华
这一讲我们继续讲解华艺服装设计培训专业教程之：《服装CAD打板基础课程》，女装结构设计制图原理及绘制方法，成年女性160/84A上衣基本型（合体型）内部结构线的设计与变化，希望同学们从中得到更多的启发。
13.利用平行线命令绘制绘制乳间距,1/2乳间距+0.3=8.3，在等距离对话框里输入8.3，绘制好乳间距，得到前片胸腰省和臀腰省的中心线，如图013示：

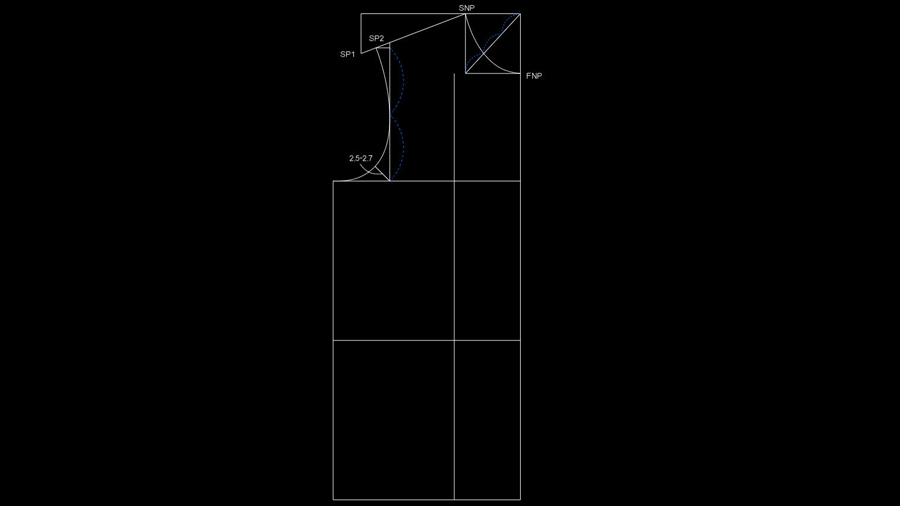

图013：绘制好的前胸乳宽的辅助线

14.找到BP点，利用量规命令从SNP处量至乳间距宽辅助线上，在量规对话框的半径中输入25，得到BP点，如图014所示：

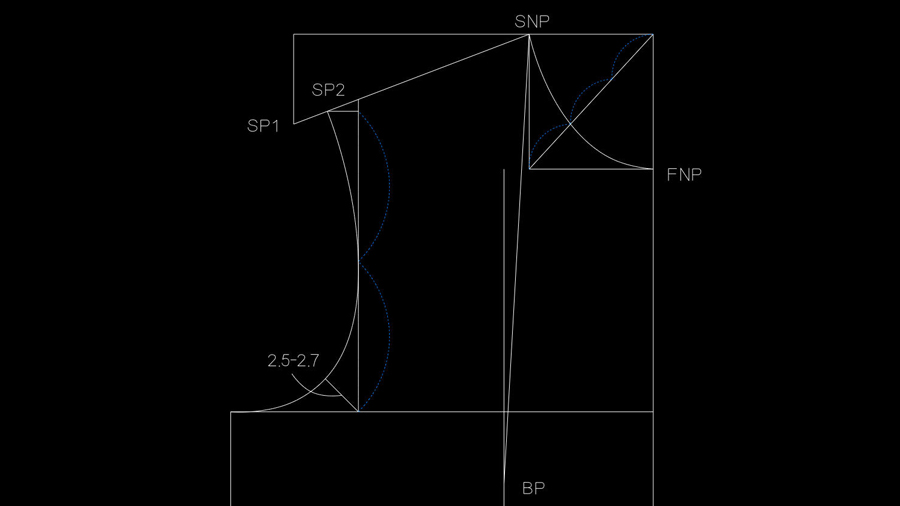

图014：BP点的位置

15.设计用来变化的省：(1)成年女性160/84A中间体省的设计方法。首先需要知道省的来源。省分两次完成设计：第一次用人体的净尺寸，第二次用成衣的胸腰差。其次要知道两次设计出来的省的各自的作用是什么？第一次设计出来的这个省是用来解决人体正面和侧面的转折关系的，第二次设计出来的这个省只是用来收腰的。（2）第一次设计设计出来的这个省的结构原理和绘制方法：1）利用臀腰差来计算大小，即：90-66=24，再除以4除以2等于3。具体的绘制步骤：找到剪开点，连接剪开线，剪开旋转完成省的转移，如图015-1、015-2、015-3所示：

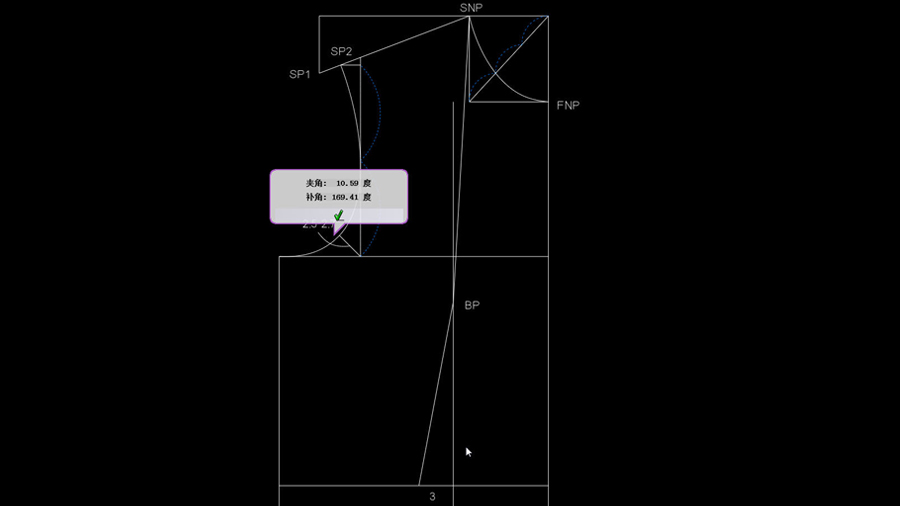

图015-1：绘制第一个3厘米的省，用角度测量工具测量出第一个省的角度为10.59。

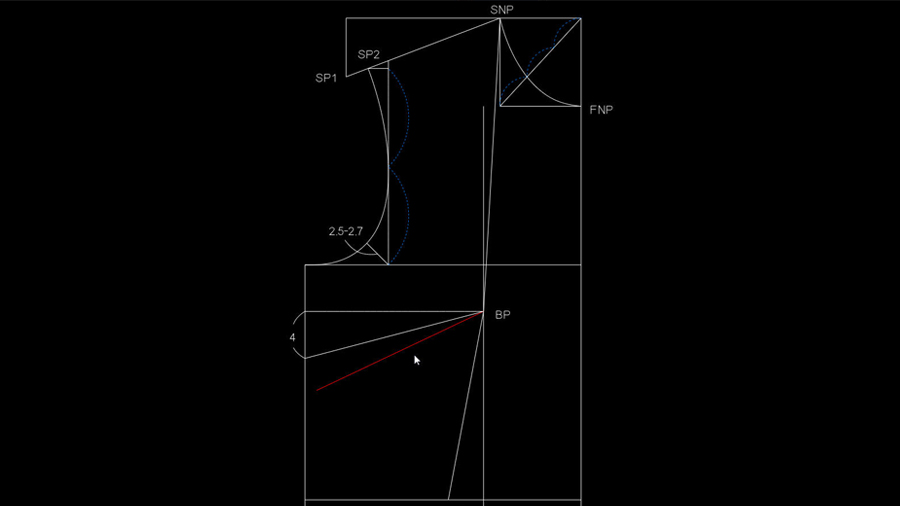

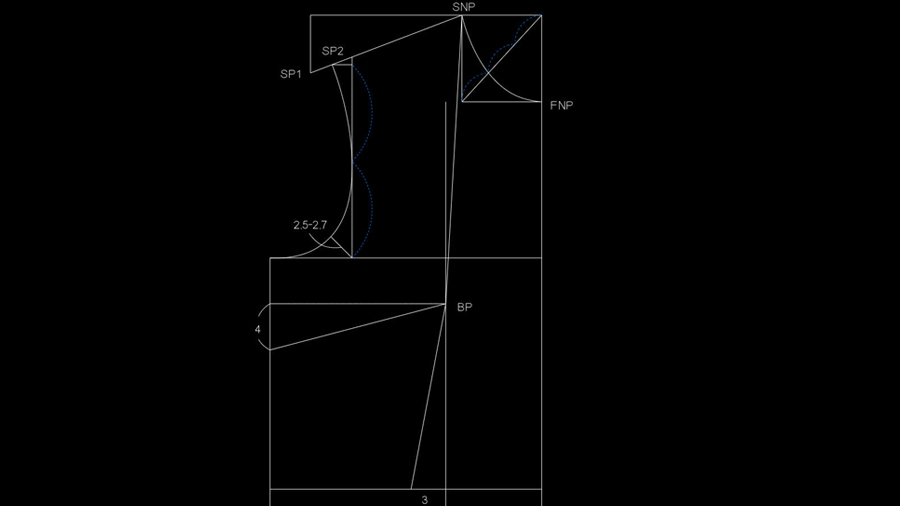

图015-2：在腋下找到剪开点，连接剪开线，注：工业化批量化生产的成衣剪开点设定在胸围线下3-4cm处比较合适，单量单裁量身定制的时装可以再低些，这样会使时装上身后显得胸部更挺立。

 图015-3：通过旋转命令在旋转角度对话框里输入10.59，剪开旋转完成第一个省的转移任务。

重点提示：
在没有任何指向的情况下暂时将第一个省放在腋下来解决人体正面和侧面的转折关系，这样成年女性160/84A中间体的基本型就由平面转换成立体的了。
16.设计收腰的省，首先找到起翘点：1）马上绘制前腰节线，2）马上和袖窿深线的最外侧点连接起来，3）马上和臀围线的最外侧点连接起来，绘制出三条重要的辅助线，如图016所示：

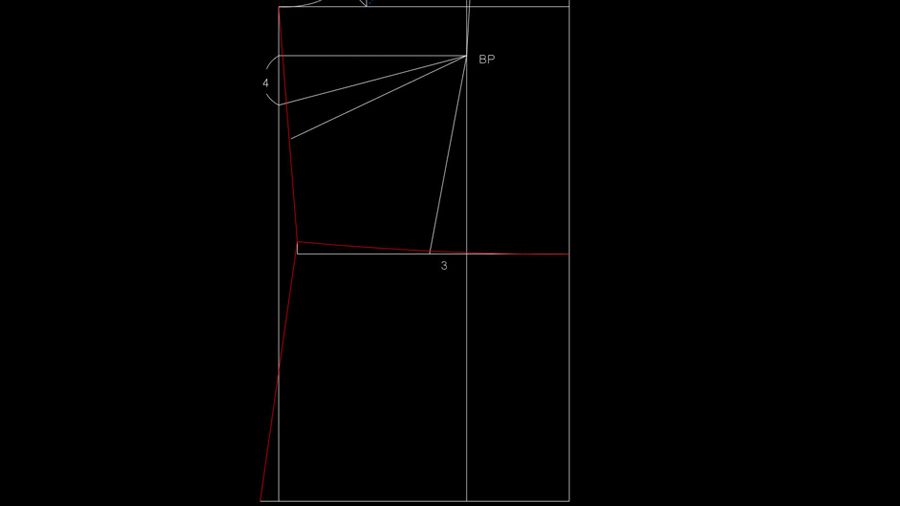

图016：上衣前腰节线、侧缝辅助线、侧臀长辅助线绘制好了

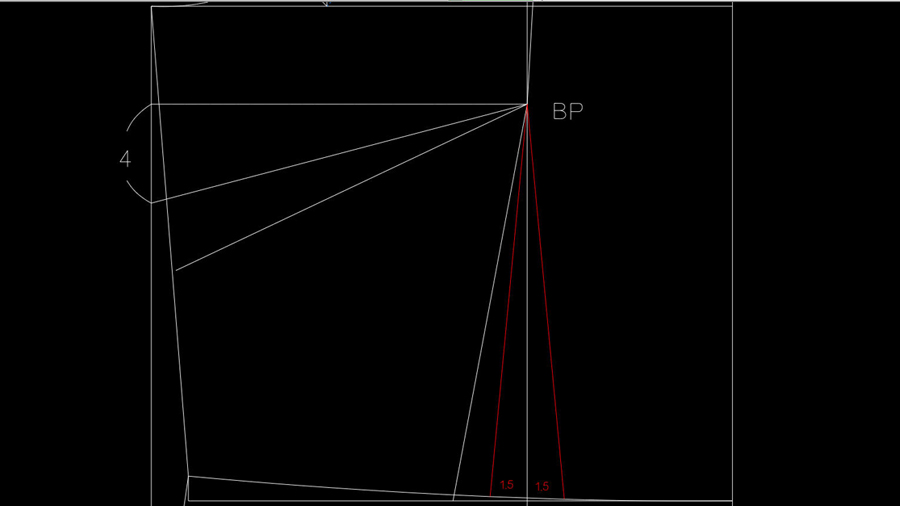

17.根据成衣的胸腰差计算出胸腰省的大小为4.5，注：在没有任何指向的情况下暂时三等分，即为1.5cm。将其分别设定在侧缝省和胸腰省上，所以胸腰省为3cm，最后在前腰节线上绘制好胸腰省，如图017所示：

图017：绘制完成的胸腰省

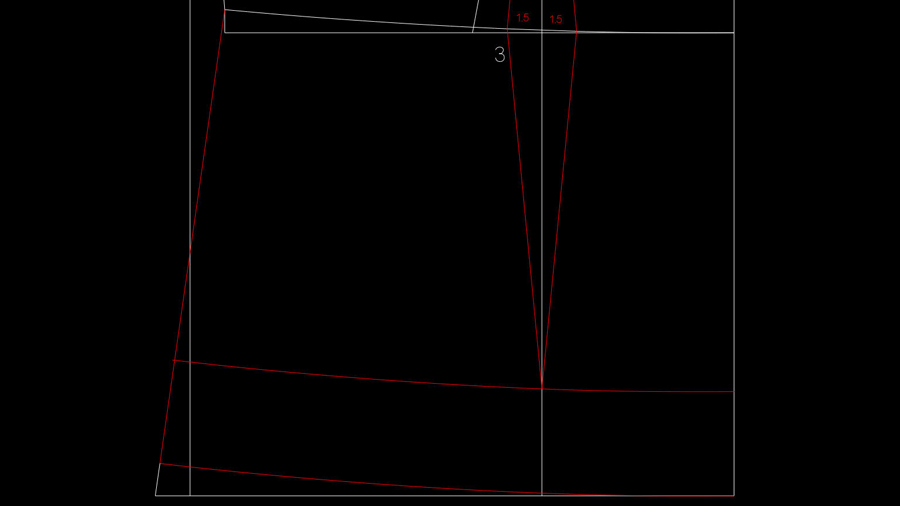

18.绘制臀腰省和前衣片的下摆，首先找到侧臀长和中臀线，注：侧臀长等于短于前臀长，中臀线是在臀围线以上4-5cm处。利用平行线命令，在平行线等距离对话框中输入4.5绘制好中臀线，再以中臀线为省尖，前腰节线为省尾绘制出臀腰省，如图018所示：

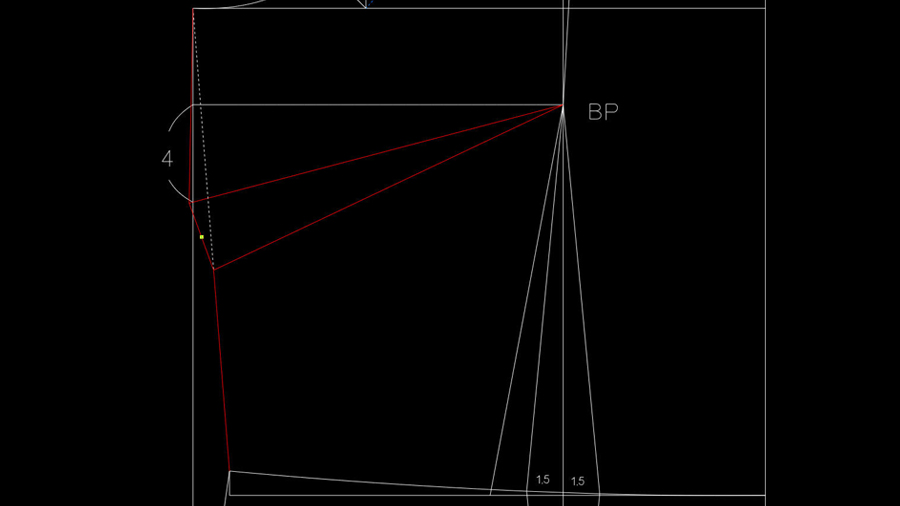

19.绘制腋下省，首先将腋下省未完成的四条辅助线进行完善，将其成为一个完整的等腰三角形，如图019所示：

20.利用省折线命令绘制完整的腋下省，如图020所示：

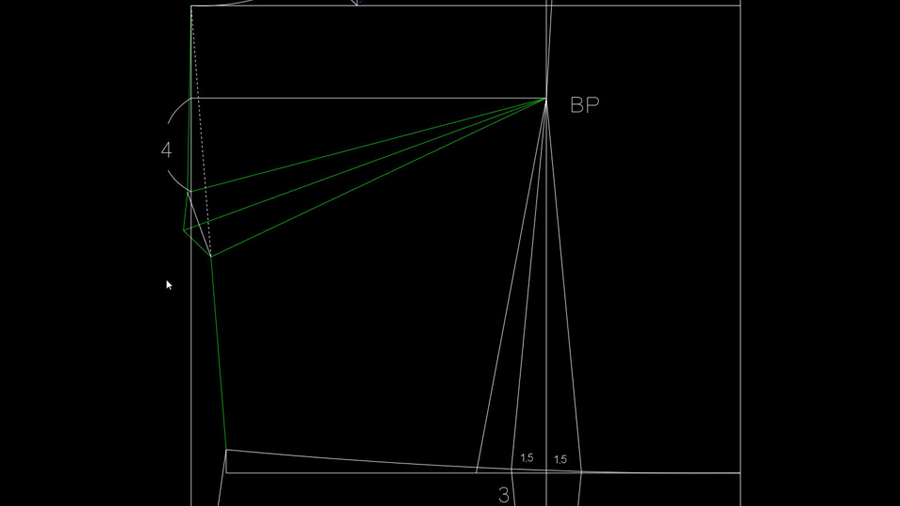

图020：完成后的腋下省

21.全屏显示成年女性上衣基本型（合体型）前片的完整结构图，如图021所示：

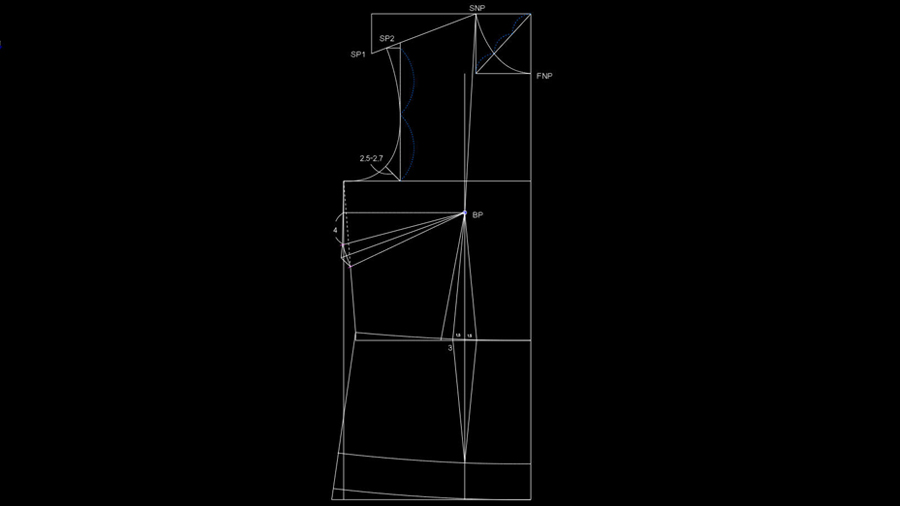

图021：160/84A基本型前衣片
课程一的总结：
在《服装设计学》中，服装的款式设计、结构设计和工艺设计就是从立体到平面再到立体的过程，看似简单其实比较复杂，华艺服装设计培训的赵老师经过30余年归纳、总结将女性服装的内部结构线的设计与变化形式做了一个系统的、科学的分析，得出了一套完整的先进的基本型绘制方法。这套基本型会让初学服装设计的学员们能够真正理解成年女性内部结构线的设计原理，使之打起板来不会茫然无措。服装设计培训机构的老师既要有责任、更要有能力将女性服装内部结构线的设计与变化给学生们讲解清楚，拿一些落后的旧的方法还来教学生是一种极其不负责任的态度。
下一讲我们继续学习成年女性上衣基本型（合体型）后衣片的设计。
未完待续
