华艺服装设计培训专业教程之三：《服装CAD打板基础课程》

课程一：成年女性上衣基本型（合体型）结构制图：号/型：160/84A（续）
----主讲：赵甫华
这一讲我们继续讲解华艺服装设计培训专业教程之：《服装CAD打板基础课程》，女装结构设计制图原理及绘制方法，成年女性160/84A上衣基本型（合体型）后片的制图方法，赵老师的成年女性基本型的后片绘制方法与一些传统的制图方法有很大区别，相比之下更先进、更科学，更适合现代女性的体型变化，将其合理的运用到现代晚装、礼服、婚纱及改良旗袍中，将女性优美曲线展现无遗，同学们学懂“赵氏基本型”一定会带来不少收获，而从中受益。
成年女性上衣基本型（合体型）后片的绘制步骤：

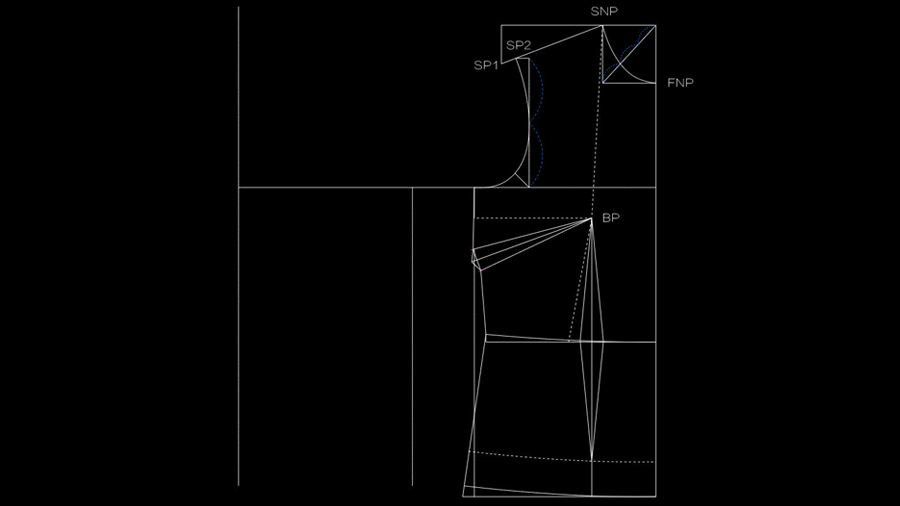

22.利用智能工具将袖窿深线延伸出来，在离前侧缝的辅助线8cm处绘制后侧缝的辅助线，再绘制后胸围的大小得到后中心线，如图022所示：


图022：绘制好的后袖窿深线、后中心线

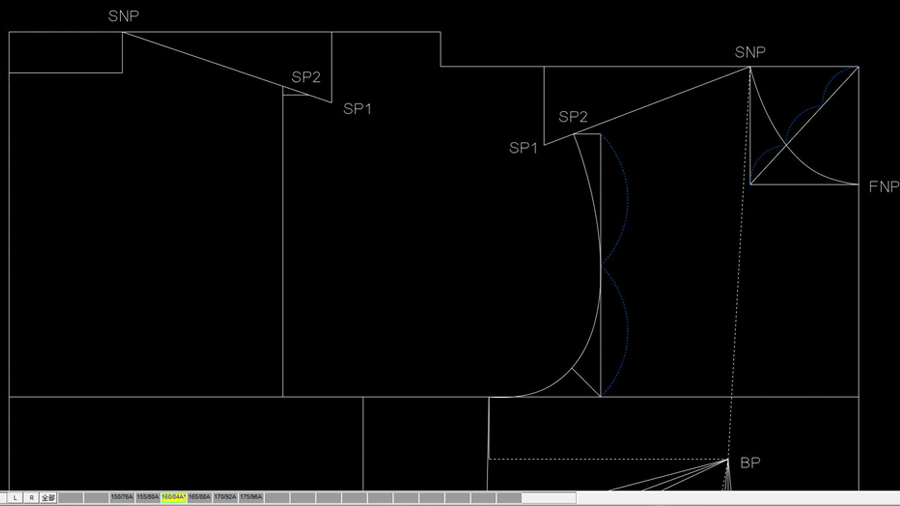

23. 利用智能工具绘制后上平线，后上平线是在前上平线的基础上抬高2-2.5，注：在单量单裁量身定制的服装打板中一定要考虑一些人群自身的体型特征，比如背平背直的和中老年人的抬高量和普通的一般的人群是有所不同的，不能一视同仁，那样是做不出精品服装来的。接下来绘制后肩宽，后肩宽在前肩宽的基础上加上0.5cm，因为人体的后肩宽大于前肩宽。再绘制后背宽，后背宽在前胸宽的基础上加上1cm，因为人体的后背宽大于前胸宽。再绘制后肩高，后肩高小于前肩高0.5cm。再绘制后领口宽2N/10,后领口深的平均值为2.5-2.7。这样后SNP、BNP、后SP1、SP2都找到了，连接后肩斜线，后肩斜线在前肩斜线的基础上加上（0.3、0.5、0.7）的吃势量，具体取多少依据面料的厚薄而定，如图023所示：


图023：绘制好的后上平线、后肩斜线、后背宽线

24.绘制后领窝曲线，首先用等分线命令将领口宽三等分，再用智能工具绘制后领窝曲线，注：绘制后领窝曲线是前1/3处倾向于直线。接下来绘制后袖窿曲线，利用等分线命令找到后袖窿曲线在后背宽线上的切点，再绘制后袖窿曲线的凹点，取3-3.3，然后通过智能工具以后肩凸作为起始点，经过切点，再经过凹点，袖窿深线的最外侧点为终止点，绘制好后袖窿曲线，按CTRL键加节点调整成圆顺的曲线，如图024所示：


图024：绘制好的后领窝曲线、后袖窿曲线

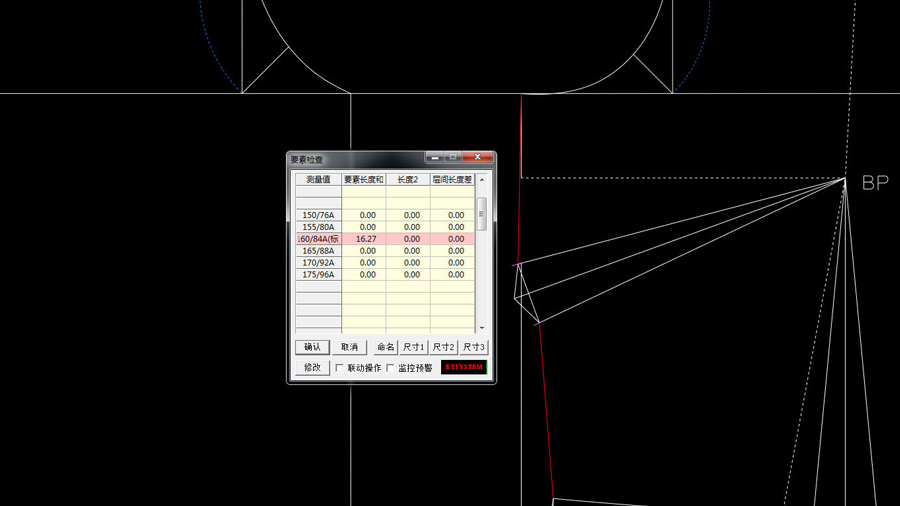

25.绘制后腰节线，首先通过要素长度测量工具将前片侧缝的a和b测量出来，如图025所示：

图025：后腰节的取值

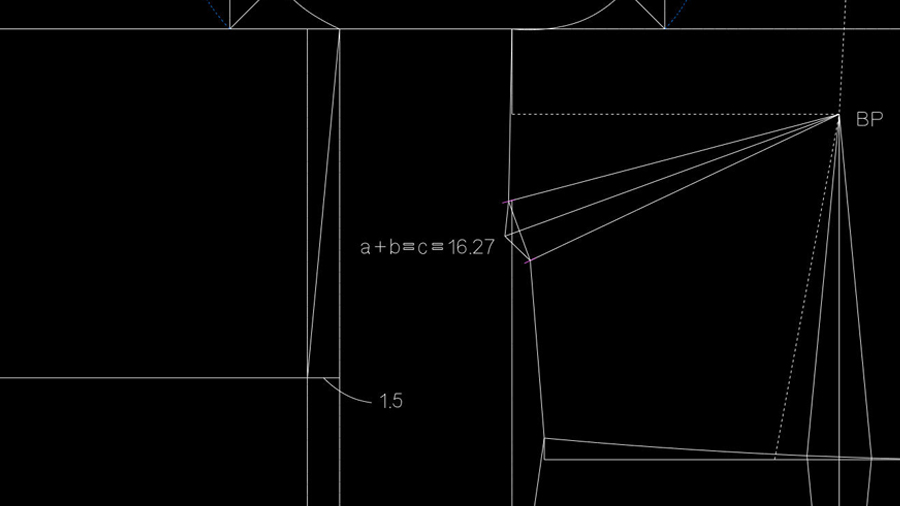

再通过平行线命令绘制后侧缝省1.5cm的辅助线，用量规命令找到后腰节线的交点，然后绘制出后腰节线，如图026所示：


图026：绘制好的后腰节线

重点提示：
后腰节绘制好以后不要忘了复尺，从BNP一直量到后腰节线上，正确的是后腰节一定小于后背长，如果后腰节等于大于后背长结构图定是错误的。

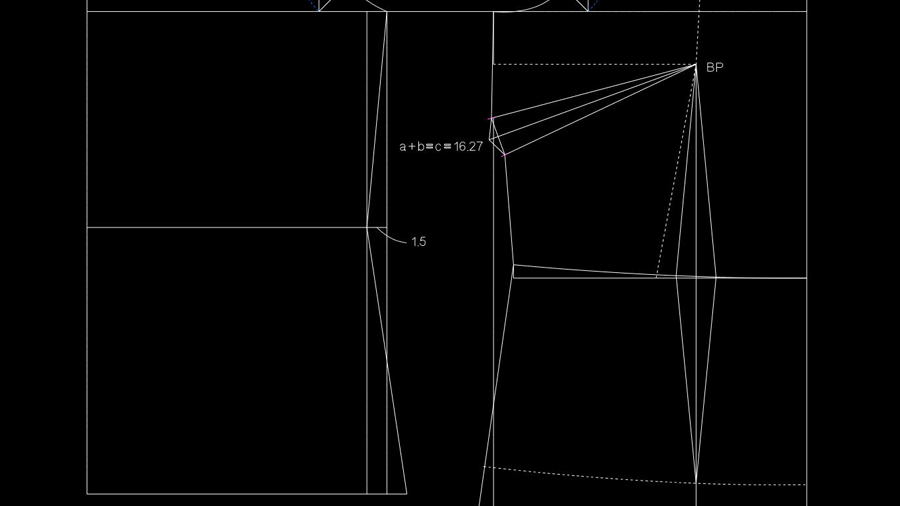

27.绘制后侧缝和后下摆，利用智能工具按前片绘制臀长和下摆的方法绘制好后片的侧缝和下摆，如图027所示：


图027：绘制好的后片的侧缝和下摆

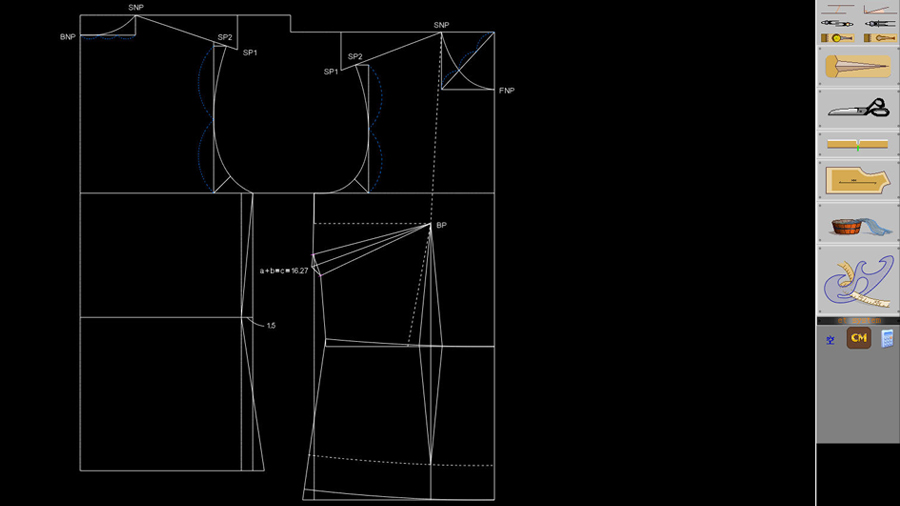

28.全屏展示成年女性上衣基本型（合体型）结构制图：后片外部轮廓结构图，如图028所示：


图028：后片的外部轮廓完成后的结构图

本章节总结：
服装结构设计，即：打板、制板、推板是服装设计中承上启下的桥梁，是服装设计整个流程的核心技术，需要掌握的知识面非常多，既要有对人体结构的深入了解，还要懂得服装和人体之间的特殊关系，特别是现代女士时装对板型更高的要求，服装平面构成和立体构成之间的关联，多画人体，充分了解人体表面特征，认真分析成年女性时装与男装和童装本质上的区别，才能打出具有现代时尚感的样板来。
下一讲我们继续学习成年女性上衣基本型（合体型）后衣片内部结构线的设计。
未完待续
