华艺服装设计培训专业教程之四：《服装CAD打板基础课程》

课程一：成年女性上衣基本型（合体型）结构制图：号/型：160/84A（续）
----主讲：赵甫华
续成都华艺服装设计培训专业教程之：《服装CAD打板基础课程》，女装结构设计制图原理及绘制方法，成年女性160/84A上衣基本型（合体型）后片内部结构线的制图方法，
成年女性上衣基本型（合体型）后片内部结构线的绘制步骤：

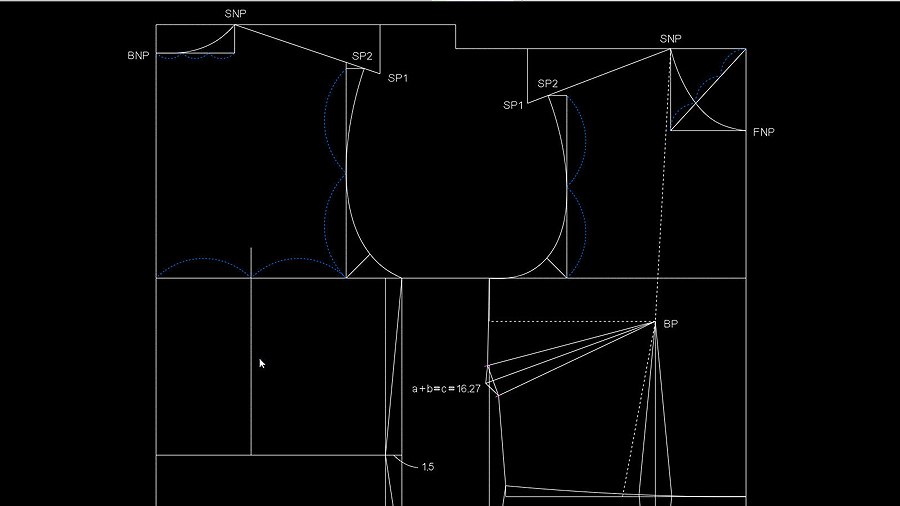

29.绘制后背省，首先利用等分线命令在后背宽的1/2处找到后背省的位置绘制出后背省的省中心线，后背省长为19cm,如图029所示：

图029

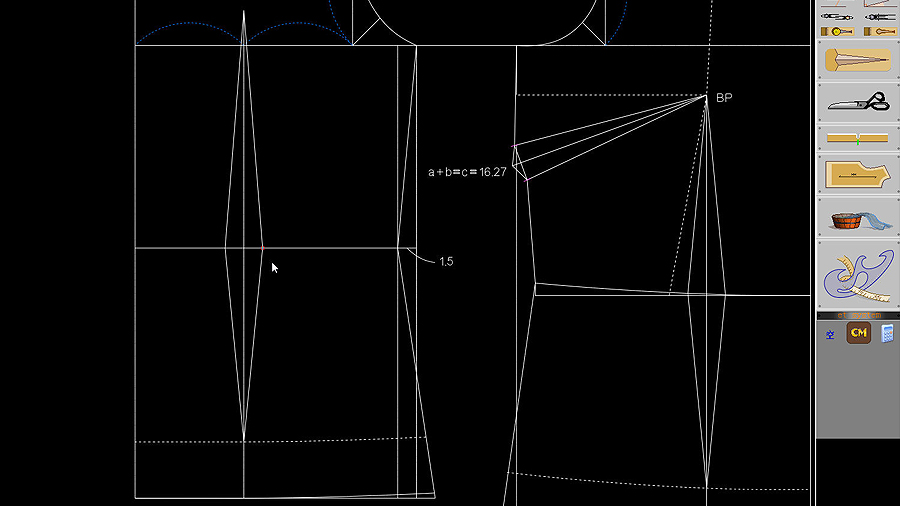

30.接下来用3cm作为后背省的大小绘制好后片的后背省、后臀腰省，再以前片的侧缝和下摆为参考绘制好后侧缝和后下摆，如图030所示：

图030

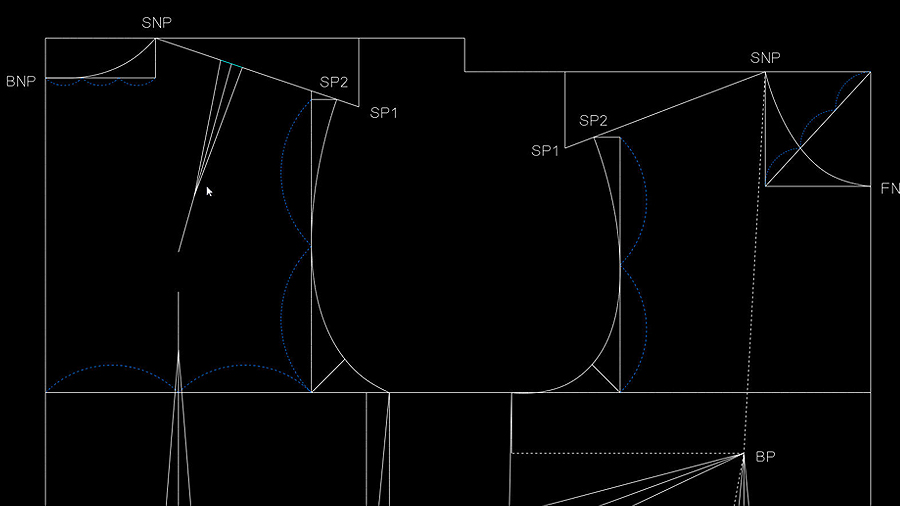

31．绘制后肩省，一些变化性服装需要设计后肩省，但通常设计出来的这个后肩省不会直接用来收它，而是用来做变化才设计出来，一般后肩省的变化方式用两种：1.化省为育克，2.化身为分割线。如：衬衫、风衣和自带立领的时装。首先找到后肩省的位置，通常设定在SNP往侧缝走4-4.5cm处，主要是对应肩胛骨凸起的结构处，后肩省的大小设定为1-1.5cm，省长7-9cm，如图031所示：

图031

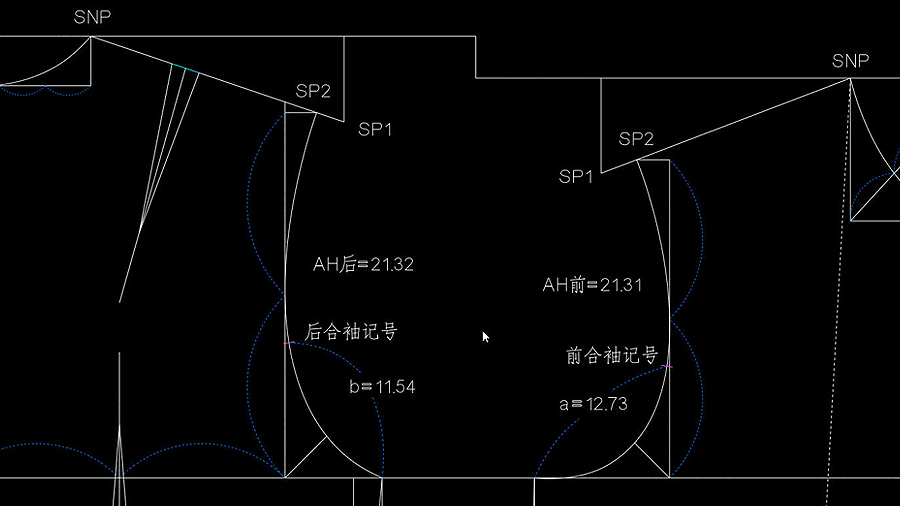

32. 成年女性上衣基本型（合体型）后片内部结构线绘制完后对前后片重要的结构线和结构点做详细的标注，首先准确的测量出前后AH的值，并做标注，其次要准确的标注前后袖窿上的合袖记号，为绱袖做好准备，操作方式是用刀口命令打剪口，如图032所示：

图032
33.绘制门襟，门襟是由叠门线和外止口线组成。用平行下命令绘制门襟，注：在没有任何指向的情况下门襟宽暂时设定为2cm宽，如图033所示：

图033
至此，一套160/84A成年女性上衣基本型（合体型）样板准确的绘制完成。
本章总结：
赵甫华老师具有扎实的美术功底，精通photoshop、CorelPainter、Illustrator、AutoCAD，对人体的结构及人体表面特征有深入细致的研究，将国际上流行的日式原型、英式原型及美式原型中科学的构成原理结合我国人体体型自创一套适合我国人体的服装基本型，它包括：身、领、袖、裙、裤等，这套基本型在多年的生产实践和教学实验中得到验证，并通过计算机语言能够让服装设计工作者快速准确地创作出无穷无尽的流行时装。
赵老师的成年女性基本型的制图制方法与一些传统的制图方法有很大区别，相比之下更先进、更科学，更适合现代女性的体型变化，将其合理的运用到现代晚装、礼服、婚纱及改良旗袍中，将女性优美曲线展现无遗，同学们学懂“赵氏基本型”一定会带来不少收获，而从中受益。
下一讲我们继续学习成年女性上衣基本型（合体型）一片袖的结构设计与变化
未完待续
