华艺服装设计培训专业教程之五：《服装CAD打板基础课程》

课程一：成年女性上衣基本型（合体型）结构制图：号/型：160/84A（续）
----主讲：赵甫华

续成都华艺服装设计培训专业教程之：《服装CAD打板基础课程》，女装结构设计制图原理及绘制方法，成年女性160/84A上衣基本型（合体型）一片袖的结构制图方法，
一．衣袖的分类和构成原理
1.袖子的分类

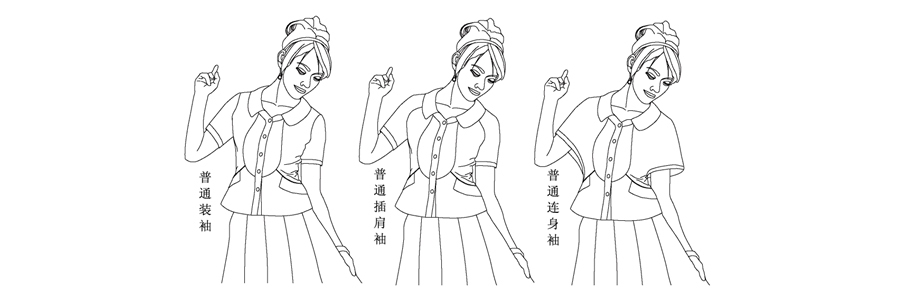

现代时装袖子的设计丰富多样，从结构上讲我们通常把袖子分成三种类型：如图034-A所示：


图034-A：袖子的三种结构分类
装袖：自身独立，单独安装到衣身上去的袖子，有一片袖和两片袖之分。
插肩袖：袖子的部分结构和衣身的肩部相连。
连身袖：整个袖子和衣身相连接。
2．袖子的结构设计原理
 袖子的设计依托于衣身，是根据衣身的设计与变化得来的。袖子的设计既要考虑它的结构风格，又要考虑它的款式风格和工艺风格。贴体、合体、宽体是袖子的结构风格；而袖管的粗细、大小、长短是袖子的款式风格，肩盖袖、袖盖肩是工艺风格，三者一定要分清楚。
重点提示：
（1）根据不同的工艺风格设定准确的吃势量：按两种工艺风格来确定，一种是肩盖袖的，另一种是袖盖肩的。
1）.肩盖袖的造型，吃势量给1－1.5cm较为合适。2）.袖盖肩的造型，吃势量给2－2.5-3cm较为合适；
（2）根据款式风格确定绱袖线：按两种款式风格来确定绱袖线的位置，装袖的款式根据现代时装的流行趋势看主要有两种趋势1）.缩肩的风格，绱袖线设计在SP2处，这个位置会使袖山圆润饱满、立体感强，常用于袖盖肩的合体或贴体的时装上；

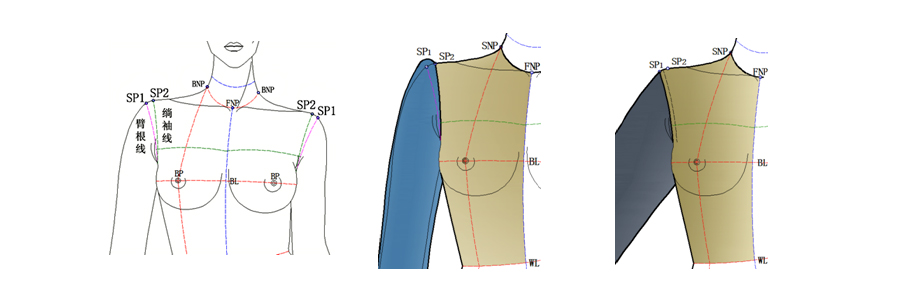

绱袖线的设计：在服装结构设计中装袖袖子的绱袖线设计位置主要有两种形式， 2）.落肩的风格，绱袖线设计在SP1处或SP1外，这个位置会使袖子看起来肩袖平展、舒缓，常用于肩盖袖的合体或宽体普通服装或休闲类服装上，如图034-B所示：

 图034-B： 两种绱袖线的设计
 成年女性上衣基本型（合体型）一片袖的结构制图步骤：

34.利用智能工具首先一片袖的袖肥线的辅助线，在绘制袖中线，袖山高在没有任何指向的情况下暂时取一个较为合体的量14cm,袖长取55，如图034-C所示：

图034-C：一片袖的绘制-1

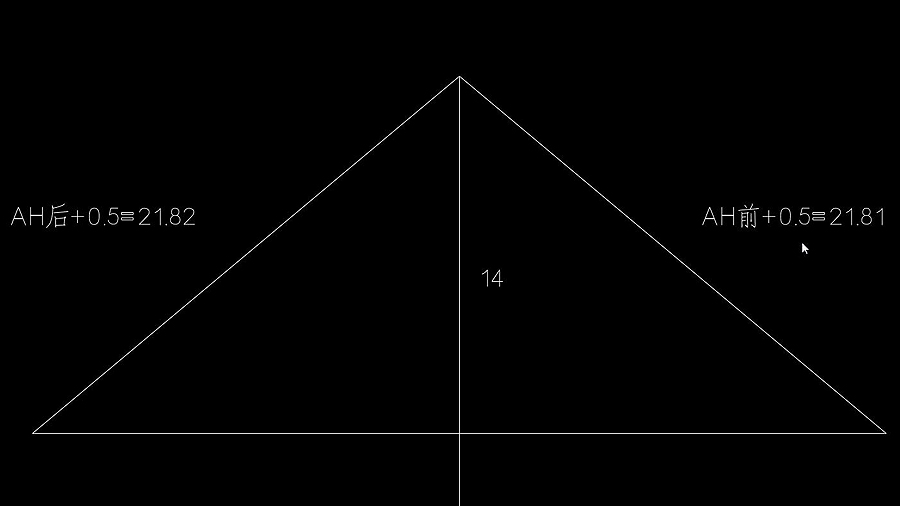

35.利用量规命令绘制AH前、AH后，注：袖盖肩的直型状AH前、AH后各加0.5cm，以保证袖山曲线达到2-3cm，如图035所示：

图035:一片袖绘制-2

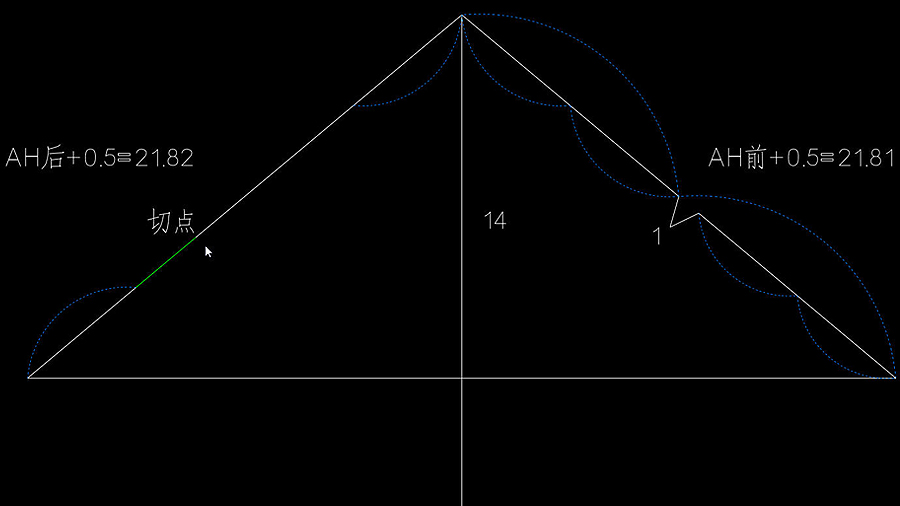

36.利用等分线命令找到袖山曲线的各个凸点、凹点和切点的位置，如图036所示：

图036：一片袖的绘制-3
37.利用角度线命令绘制袖山曲线的各个凸点、凹点和切点的长，如图037所示：


图037：一片袖的绘制-4

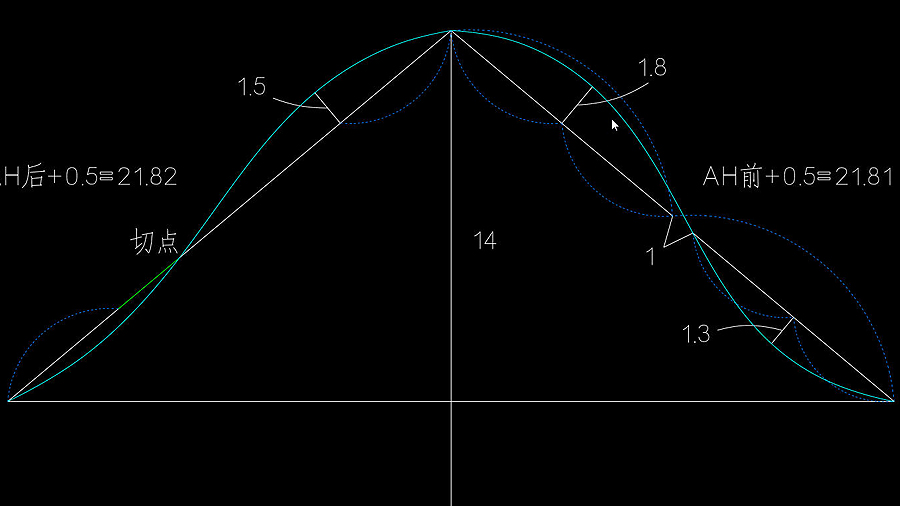

38.利用智能工具绘制袖山曲线，点右键按住CTRL键加节点，将袖山曲线拖圆顺，如图038所示：


图038：一片袖的绘制-5

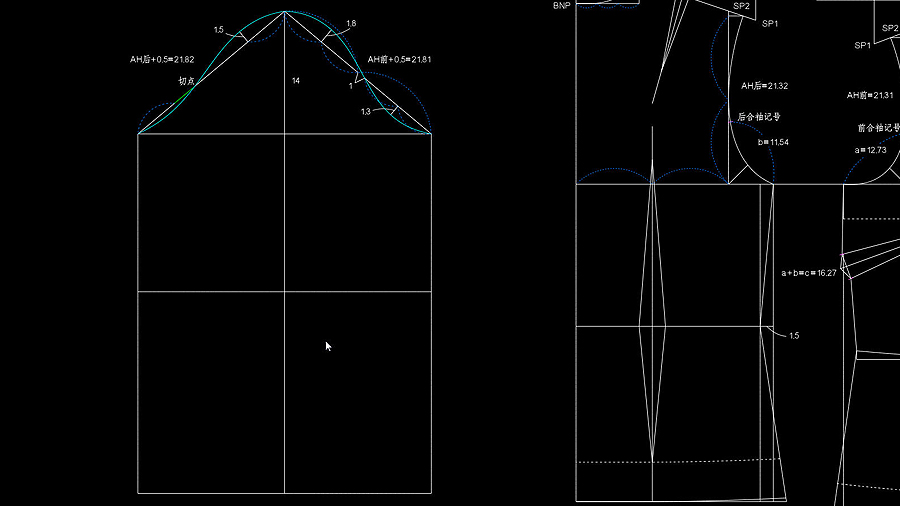

39.绘制袖管的辅助线，再绘制袖肘线，如图039所示：

图039：一片袖的绘制-6

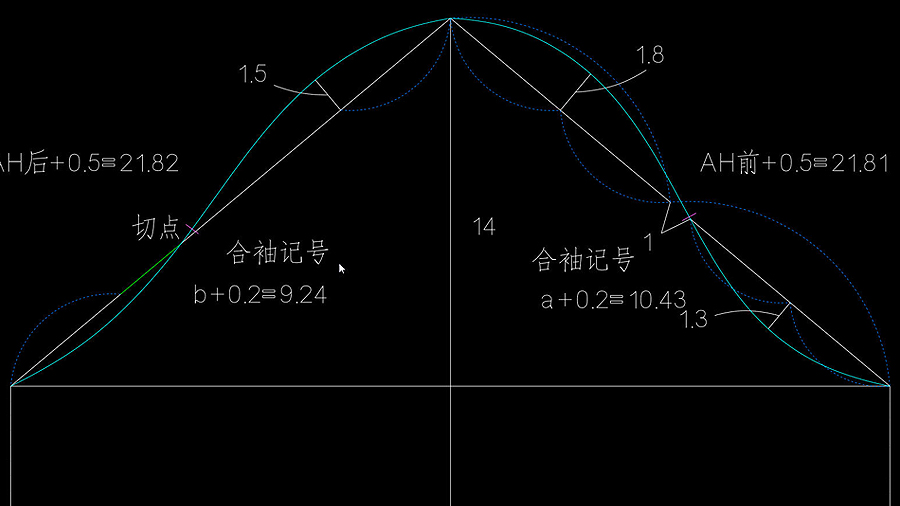

40.利用刀口命令打刀口作为袖山曲线上的合袖记号，以便绱袖时对位，如图040所示：

图040：一片袖的绘制-7

至此一个合体的一片袖的外部轮廓绘制完成，作为基本型我们随时可以调出来做变化。
总结：基本型一片袖是根据合体的基本型衣身的构架而构成，基型袖构成后为我们设计不同造型的衣袖有了基本保证，特别是初学服装设计的，没有经过正规服装设计培训机构培训或打板经验少的，熟练的掌握基本型后不至于打起板来偏离太远。
下一讲我们接着j讲解成年女性160/84A上衣基本型（贴体型）结构设计原理与制图方法，
未完、待续
