成都服装设计培训专业教程之七：跟我学服装CAD两片袖打板

课程二：成年女性上衣基本型（贴体型）两片袖的结构制图：号/型：160/84A（续）
----主讲：赵甫华
首先：大小袖也叫两片袖，由于多用于西装所以又叫西装袖，主要用于贴体的服装上，大小袖曲线多而复杂，用手工绘制、测量误差较大，如果用计算机来完成误差就会很小，现代高级成衣设计要求时间短、效率高，各部位尺寸必须精确，所以服装CAD计算机辅助服装设计才是服装行业未来发展的方向，其次：两片袖的结构设计制图方法较多，成都华艺服装设计培训中心的赵老师总结出一套全新的制图方法，为初学服装设计、想要快速掌握两片袖打法学员提供了方便、快捷及精确的制图方式，易懂易学。
两片袖的结构制图方法，绘图步骤如下：

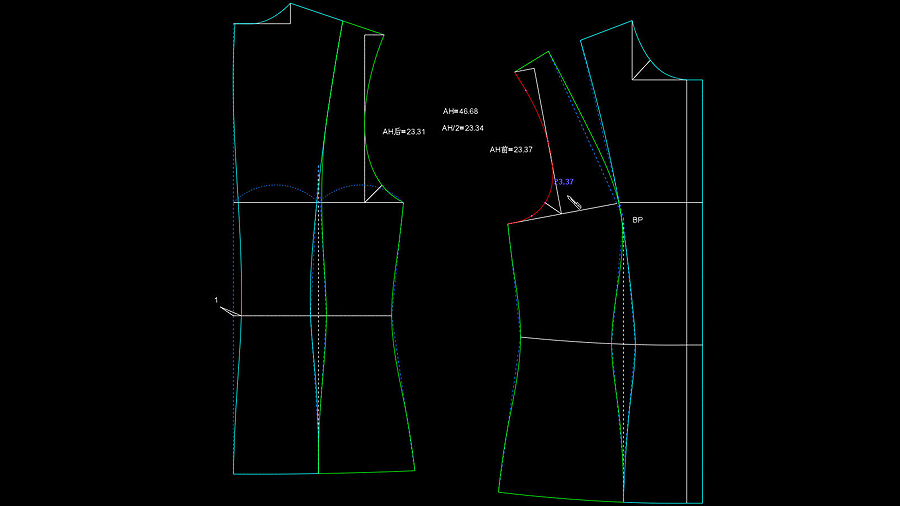

1.首先在文件夹里调出贴体型公主缝衣身样板，通过智能工具点右键准确测量出前袖窿曲线和后袖窿曲线的长度，以公主线贴体的衣身为例，测得AH前＝23.37cm，AH后＝23.31cm，如图001所示：


图001：贴体型公主缝衣身样板

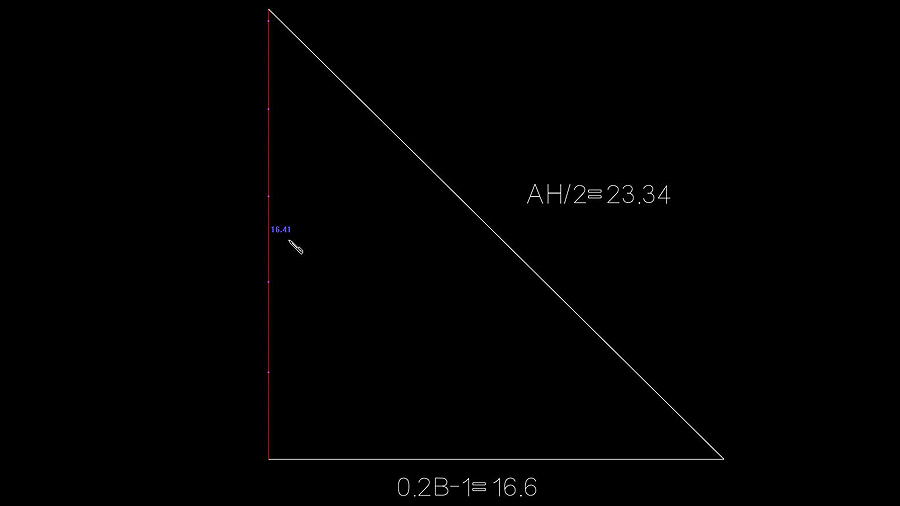

2.通过十分法计算出袖肥为2B/10-1＝16.6cm，然后通过智能工具绘制袖肥长=16.6cm、利用圆规命令用AH/2找到袖山顶点，测量袖山高为16.41，注：袖山高等于小于袖肥，如图002所示：


图002：袖山高的测量

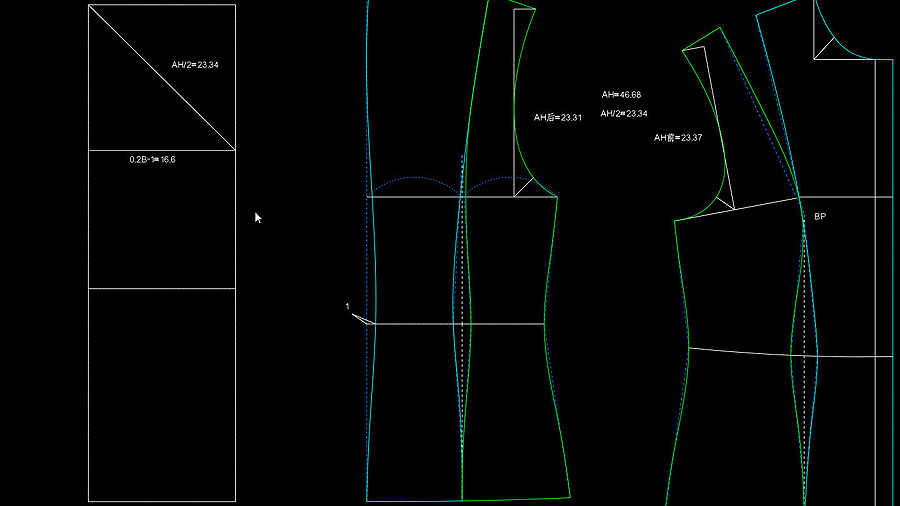

3.袖长取56cm，袖口为12cm，袖肘线为袖长/2＋4.5＝32cm，绘制出两片袖的矩形框架，如图003所示：


图003：两片袖的矩形框架

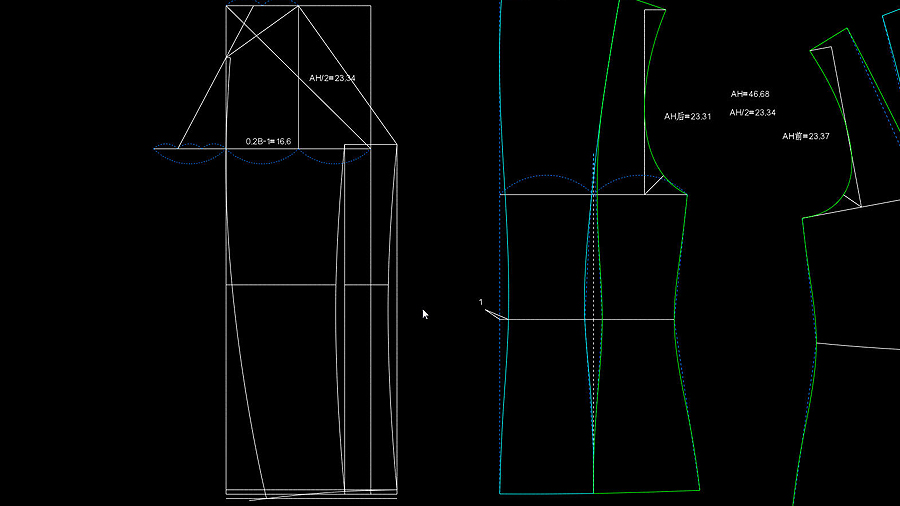

4.利用等分线命令将袖肥两等分，取一等分距离向袖外侧缝延伸，延伸线再三等分，从三分之一处连线至上平线1/4偏外侧1cm点上，再从外侧缝交点连直线至袖肥1/2结构点点上即袖山顶点上，如图004所示：


图004：绘制袖山曲线的辅助线-1

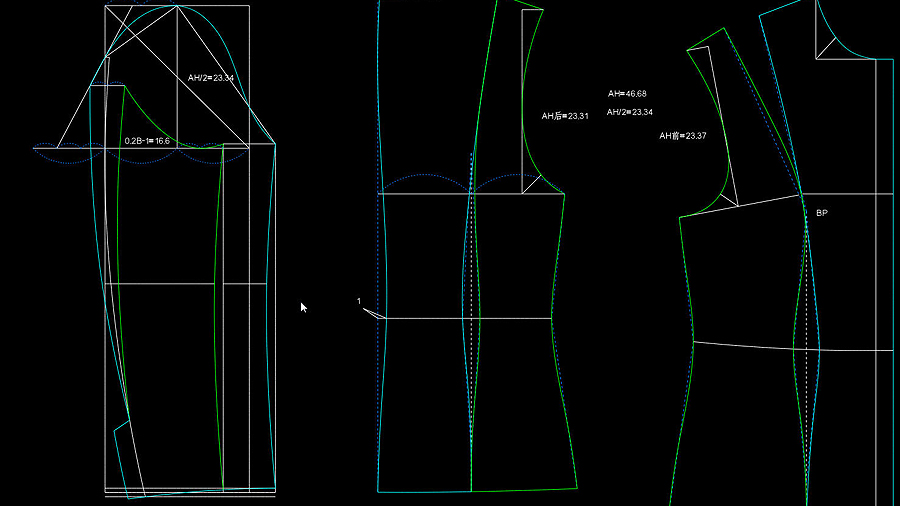

5.通过平行线命令以内侧缝中心线的辅助线为基线左右各偏3cm作为大袖、小袖内侧缝的辅助线，并从袖肥线处抬高0.3至0.5cm，连接袖山顶点，如图005所示：


图005：绘制袖管的辅助线-1

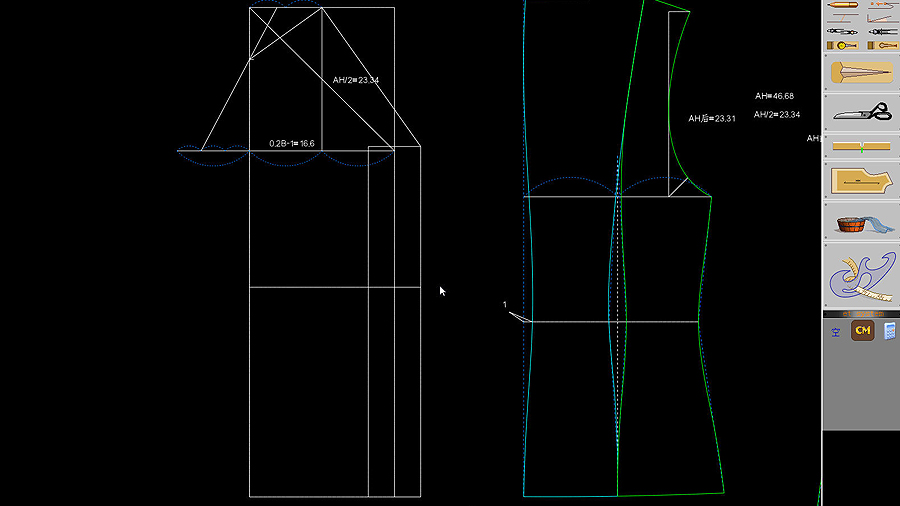

6.依图所示找到外侧缝中心线的辅助线，找到大袖、小袖外侧缝的起始点，完成大小袖的基本骨架，如图006所示：


图006：绘制袖管的辅助线-2

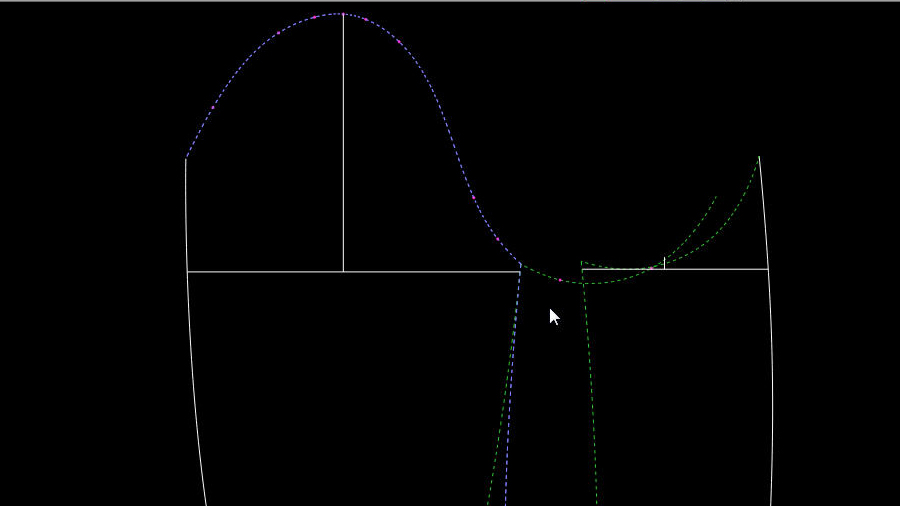

7. 利用智能工具绘制大小袖的内缝线和外缝线，绘制袖山曲线、袖口线和袖衩，首先找准确大袖袖山前后最凸点，然后通过智能工具加节点依次调节曲线，完成大袖、小袖袖山曲线，线条饱满圆润；依图所示绘制出袖口线和袖衩，如图007所示：


图007：完成后的两片袖

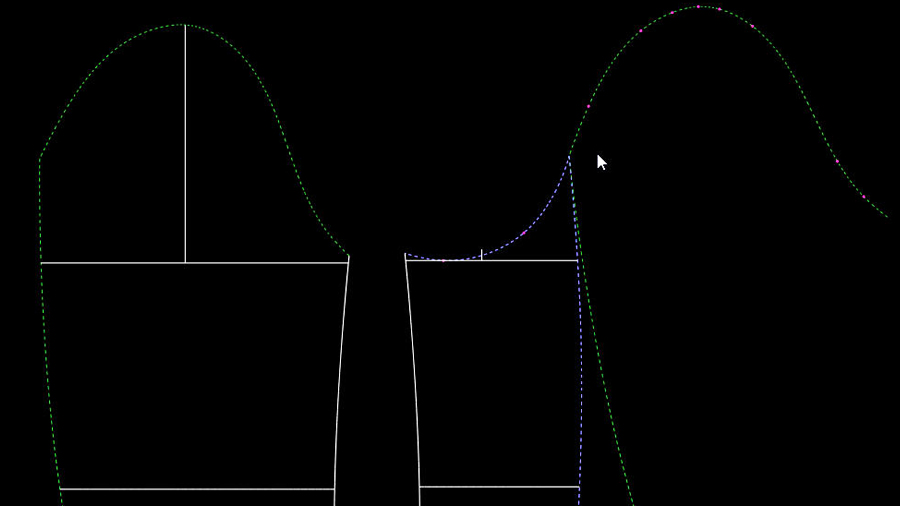

8.接角圆顺检查，1）先检查内侧袖山曲线的圆顺度，2）再检查外侧袖山曲线的圆顺度，最后复尺完成两片袖的结构图，如图008、009所示：


图008：接角圆顺检查-1


图009：接角圆顺检查-2

重点提示：
在设计贴身大小袖（西服袖）时有三个方面必须注意：1.袖窿深的确定，由于贴近身体，为了穿脱方便与大小袖配套衣身的袖窿深相对合体衣身的袖窿深要深2cm左右；2.袖山高和袖肥之间的关系，袖山越高袖肥越小越贴体，在女装设计中依据流行趋势不同年龄段袖肥与袖山高的取值有所不同，18岁至24岁年龄段Y、A体型袖肥大于袖山高1－1.5cm较合适，25岁至35岁年龄段B、C体型袖肥大于袖山高1.5－2cm较合适，所以袖肥计算公式为2B/10－X（X在1cm到3cm之间）；3.吃势量的确定，袖盖肩的大小袖袖山弧线大于袖窿弧线2－3cm最合适。
未完、待续
