成都服装设计培训专业教程之八：刀背缝女士职业装的设计

发布时间：2019-04-18 来源：华艺教育浏览次数：

续华艺《服装CAD打板基础课程》刀背缝女士职业装、女士行业制服的结构设计原理与制图方法

----主讲：赵甫华
一、职业装的设计概述
服装设计作为一门综合性较强的学科，它是实用美术和艺术设计的综合体，其设计的第一目的在于用服装与饰物来美化衣着者的形态，尽现其优美的体态特征，同时弥补人体美的不足部分。职业装、行业制服设计的艺术性从服装本身的感性因素看，是构成服装艺术美的款式、色彩、面料、工艺以及流行趋势等的多方考虑，职业装设计师需要通盘考察，研究职业着装的对象、场合、目的、职业性、心理、生理的需求，从而提出最佳的设计方案，如图001所示：

图001：女性职业装的款式图

二、女性职业装的结构设计原理
1.现代女性职业装的款式特征：线条流畅、板型优美、造型简约、修身显瘦，充分体现时尚风格，而又不失端庄而娴静的职业女性的特征。
2.现代女性职业装的构成方式：从结构上常采用女性服装特有的分割线来设计：1.公主线，2.刀背线，设计分割线的目的就是为了把现代女性职业装做的更贴体，突显女性特有的体型，充分表达女性胸、腰、臀之间自然优美的曲线，如图002、003所示：

图002：公主线的设计

图003：刀背缝的设计

三、女性职业装的结构制图方法与打板技巧
成都华艺服装设计培训看图打板步骤如下：
1.科学合理的设定好成品规格尺寸表：

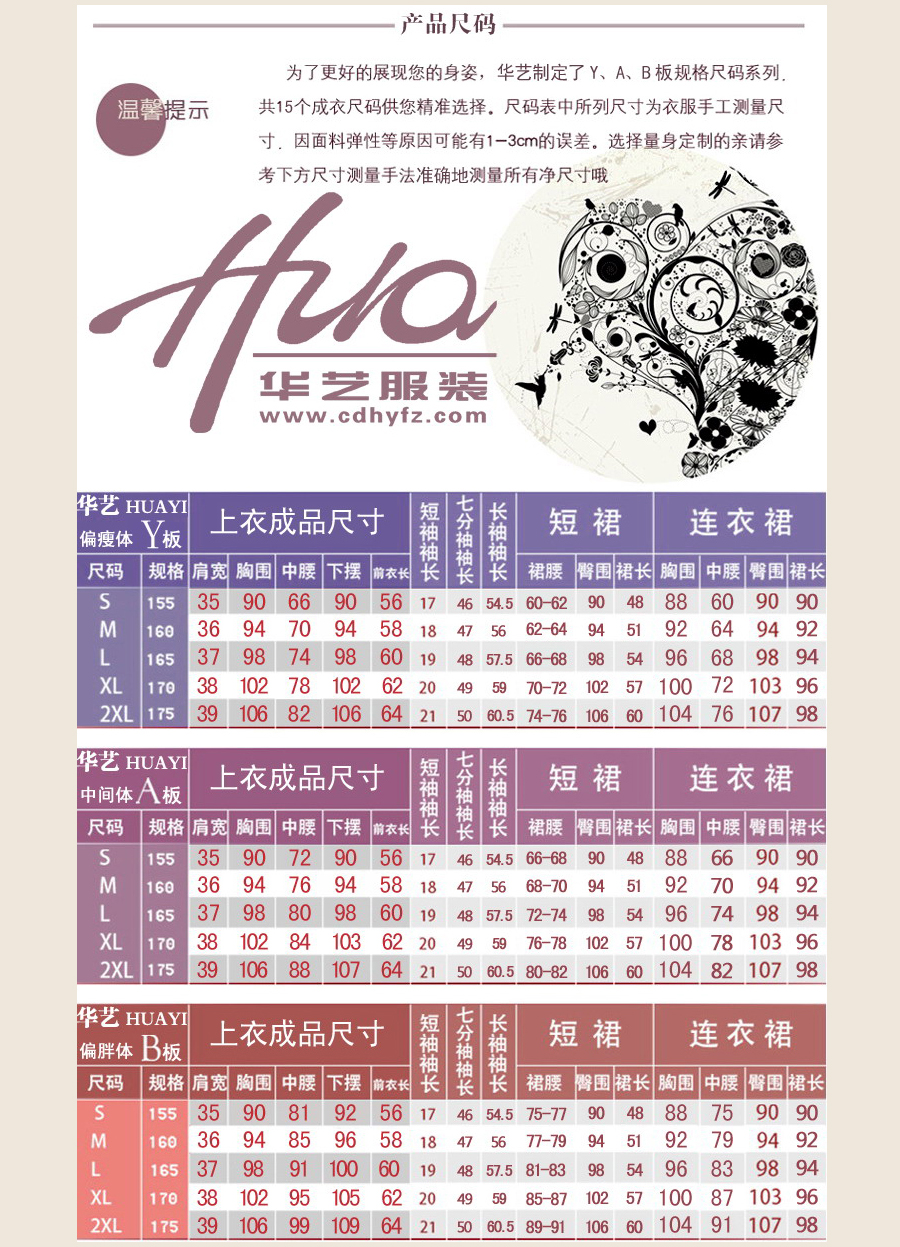

华艺服装设计培训：时装定制部根据我国成年女性的体型并按照国家号型编码设定了Y、A、B、C四种规格系列成衣板型和尺码表，规格系列尺码表为服装结构制图提供了科学数据，如图004所示：

图004：华艺服装设计培训-成年女性服装成品规格尺寸表

2.打开布易ET2012服装CAD打板系统，从资料盘中调出成年女性160/84A上衣基本型,如图005所示：

图005：160/84A基本型

3.利用量规命令裁片拉伸.jpg 找到袖窿曲线上开刀背缝的剪开点，如图006所示：

图006：找到袖窿曲线上的剪开点

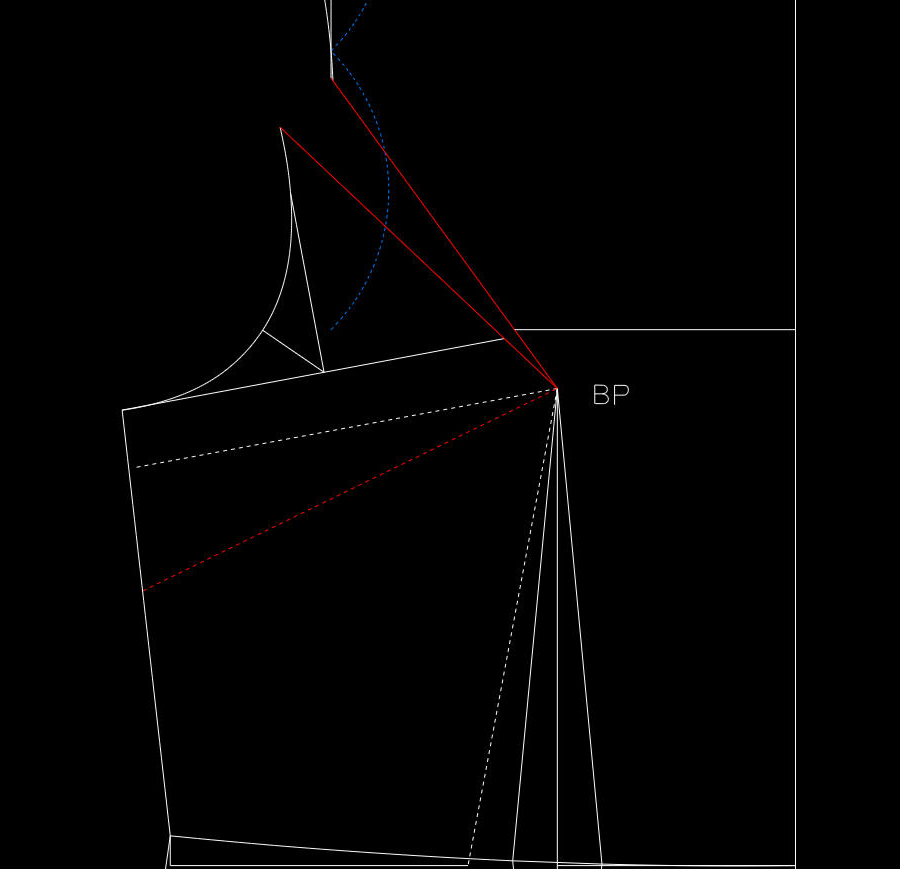

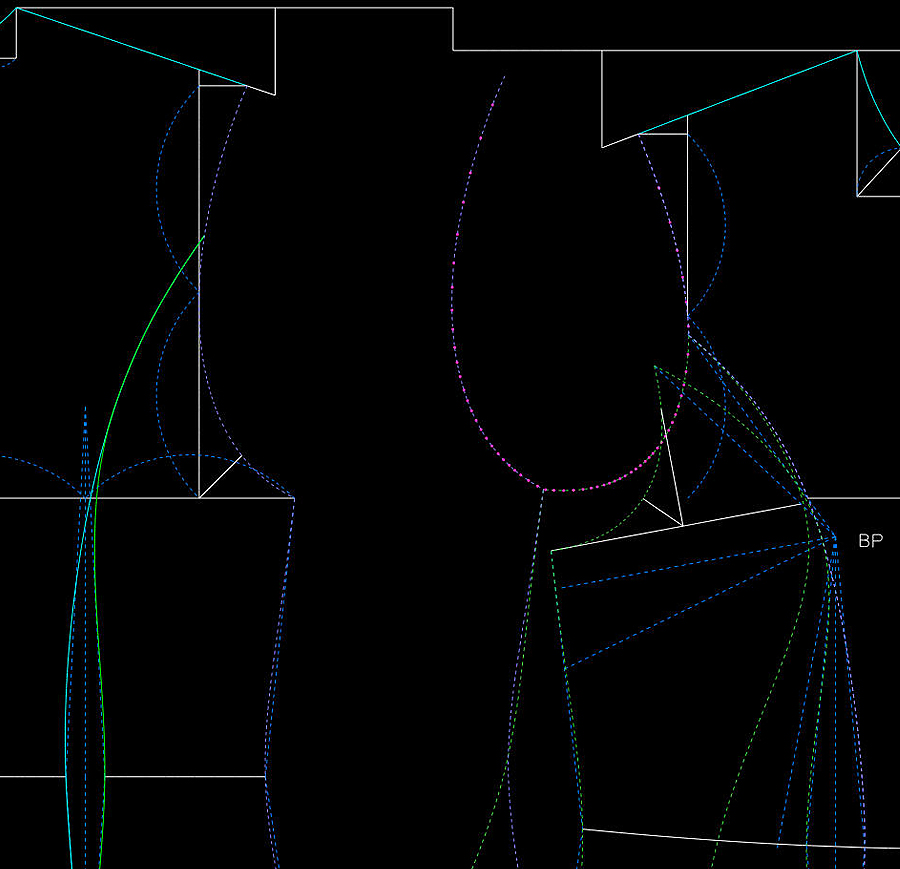

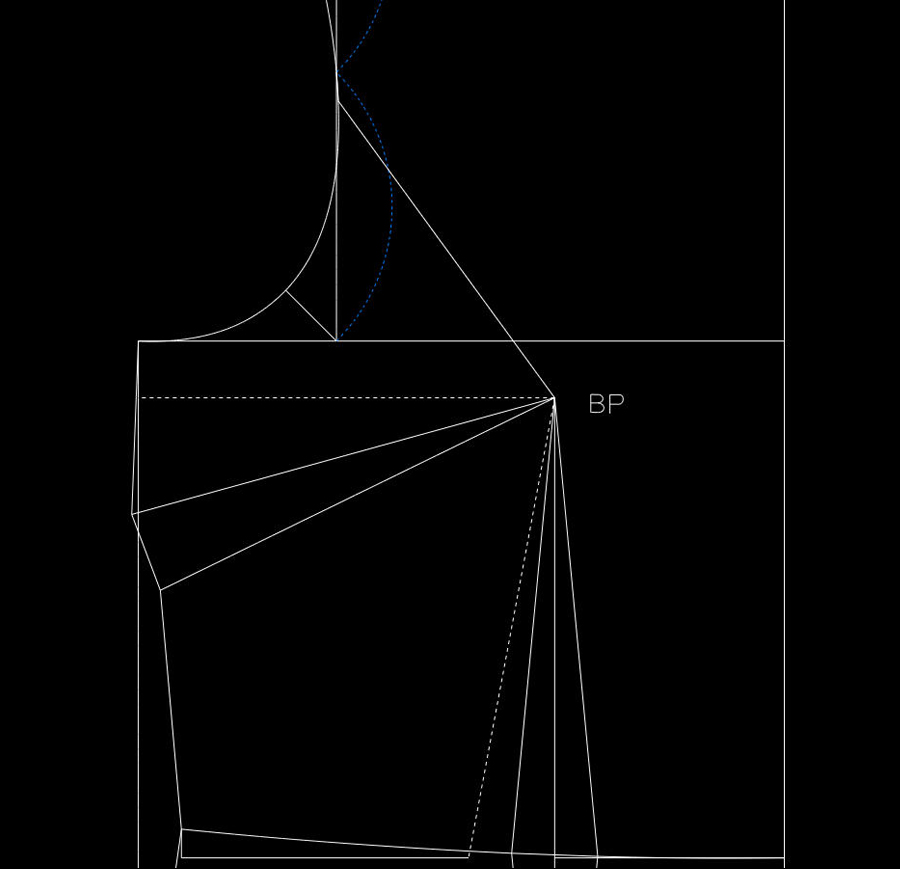

4.先将前片做省的变化：利用形状对接命令，剪开旋转，将腋下省转移到袖窿上去，如图007所示：

图007：将腋下省转移到袖窿曲线上

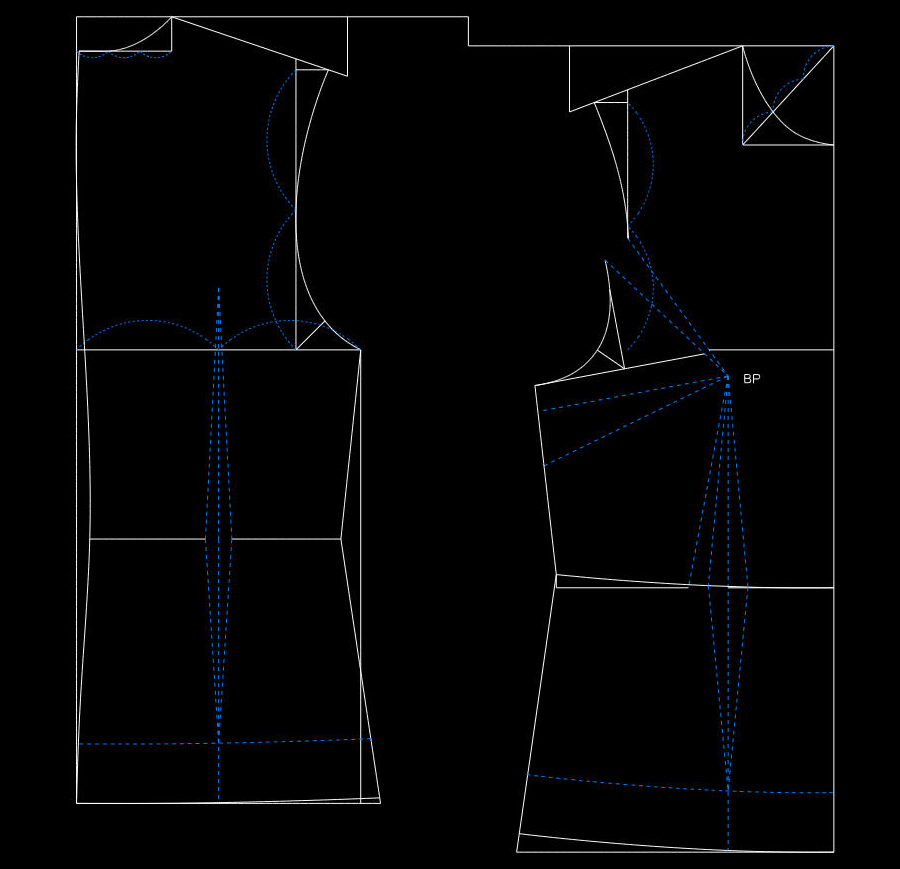

5.利用智能工具智能工具.jpg 绘制前、后片的刀背线，首先利用“设置辅助线”命令将所有省都转变成辅助线，为画出刀背线做准备，如图008所示：

图008：设置辅助线

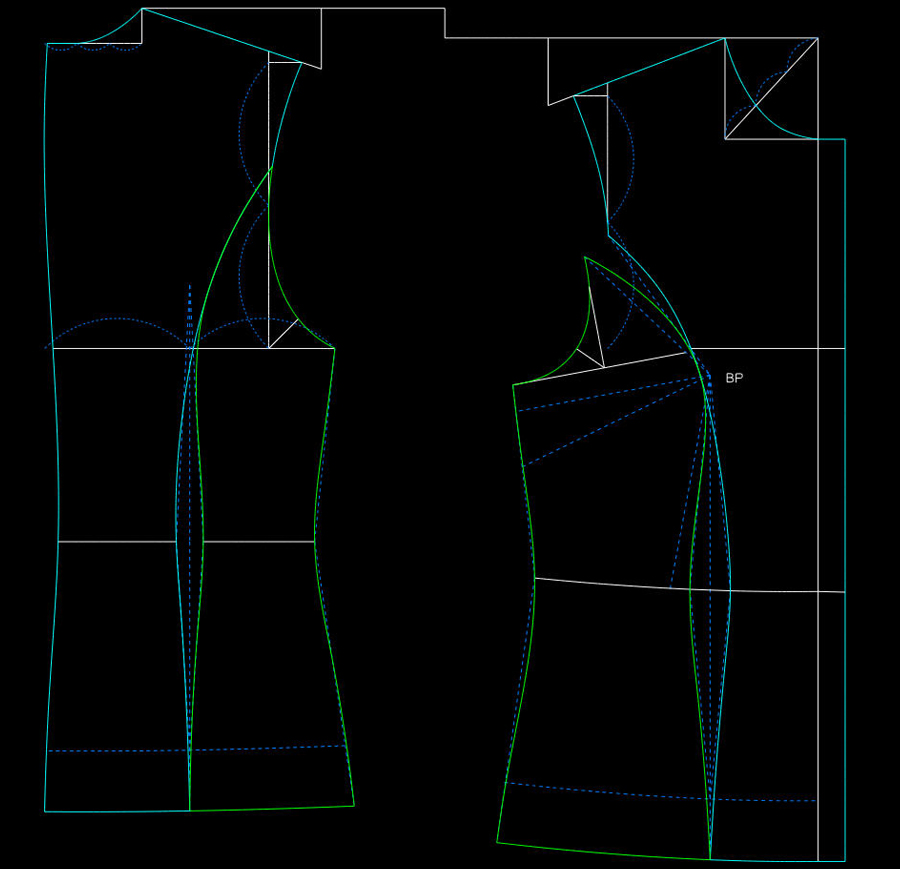

6.利用智能工具绘制前后刀背线：分别点击起始点和终止点，加节点调整出优美的刀背缝，如图009所示：

图009：绘制好的前后刀背线

7.刀背缝绘制好后，利用接角圆顺命令接角圆顺.jpg 将前后片缝合起来看看前后袖窿曲线的圆顺度，是否需要调节，如图010所示：

图010：接角圆顺

至此我们将成年女性160/84A上衣基本型（贴体型）刀背缝绘制完成，接下来我们根据款式图进行看图打板。

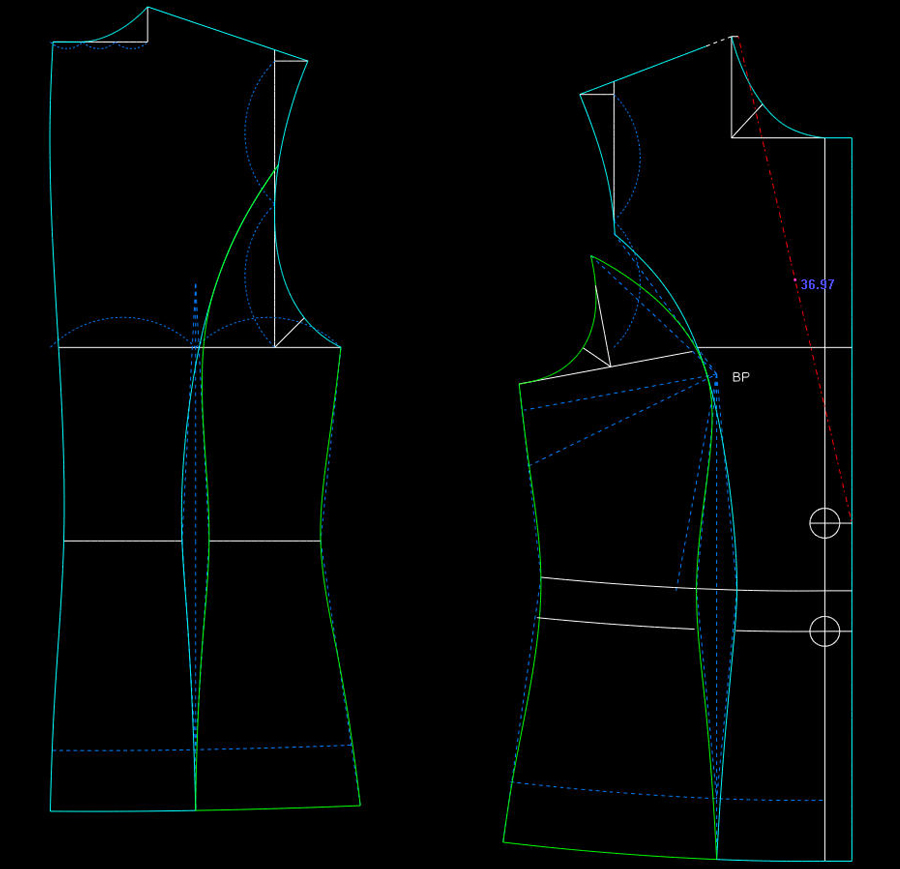

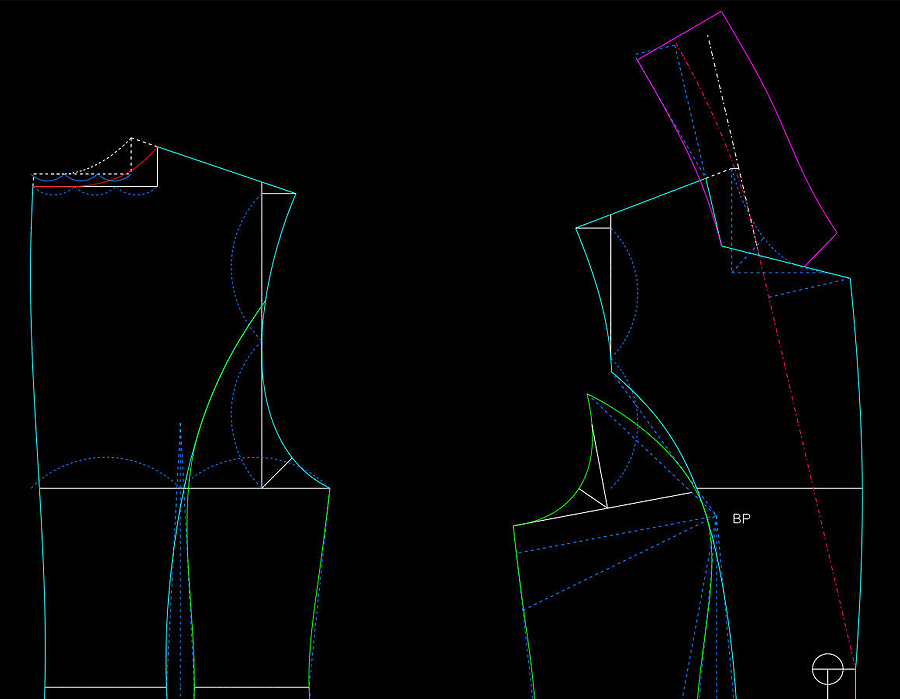

8.依据款式图绘制翻驳领：首先找到门襟止口线上的翻驳点，再找到SNP处的翻驳点连接成翻驳线，如图011所示：

图011：绘制翻驳线

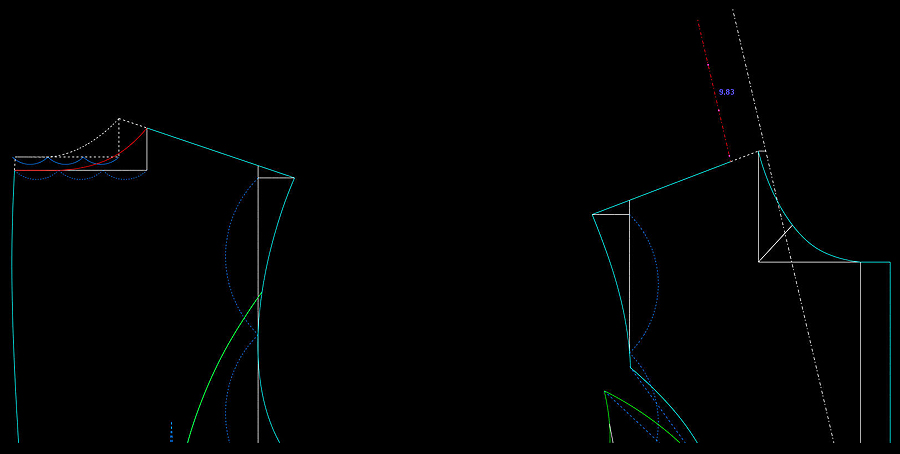

9.将基本型的后领口宽和后领口深做相应的加宽、加深，绘制出新的后领窝曲线，准确的测量出新领窝曲线的长度，为在前领口处配翻驳领做好准备，如图012所示：

图012：将前后领口宽、领口深做调整

10.利用智能工具按照翻驳领的绘制步骤一步步绘制好翻驳领，如图013所示：

图013：绘制好的翻驳领

11.利用对称修改命令观察一下翻驳领翻折后的效果，如图014所示：

图014：将翻驳领进行对称修改

12.通过曲线圆角处理将前片直下摆绘制成圆下摆，如图015所示：

图015：下摆圆角化处理

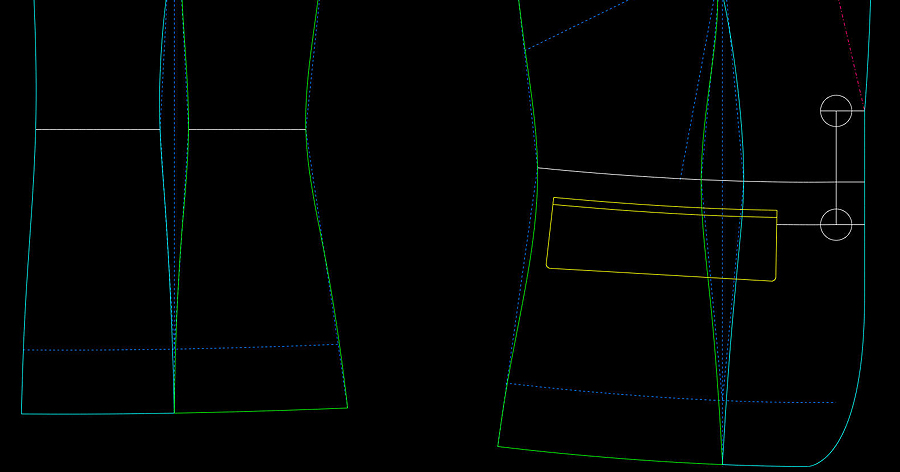

13.绘制前片双牙条口袋，如图016所示：

图016：绘制好的前片双牙条口袋

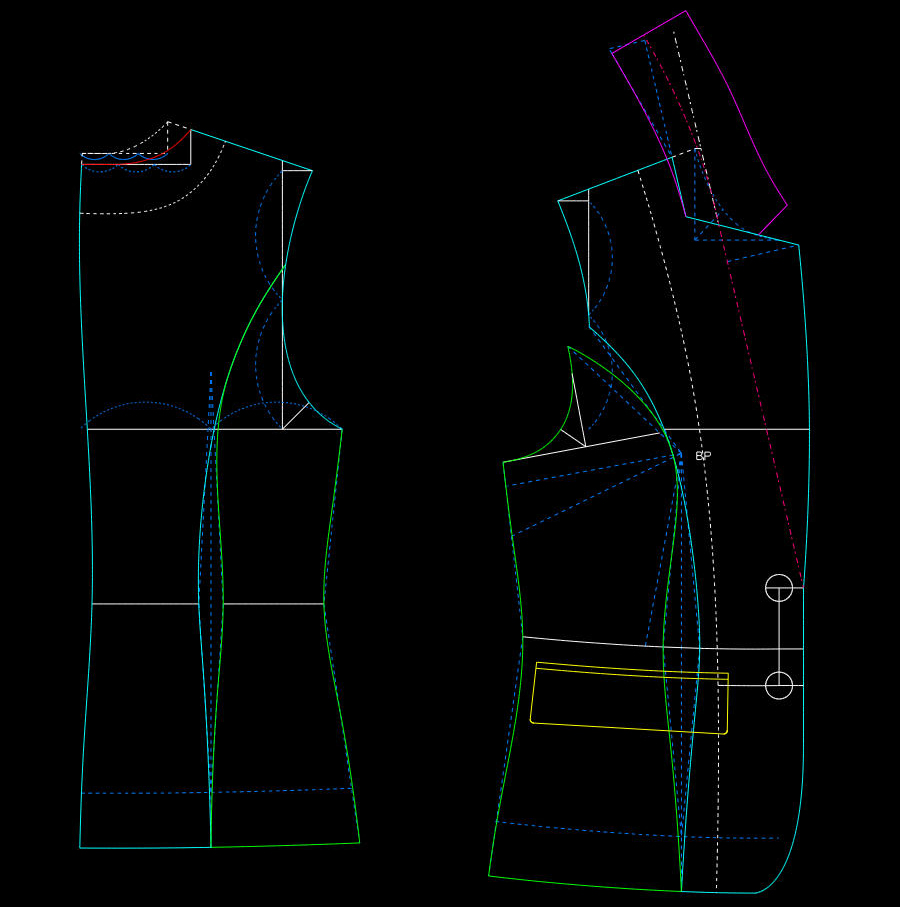

14.绘制前片挂面和后领口贴，如图017所示：

图017：绘制好的前片挂面和后领口贴

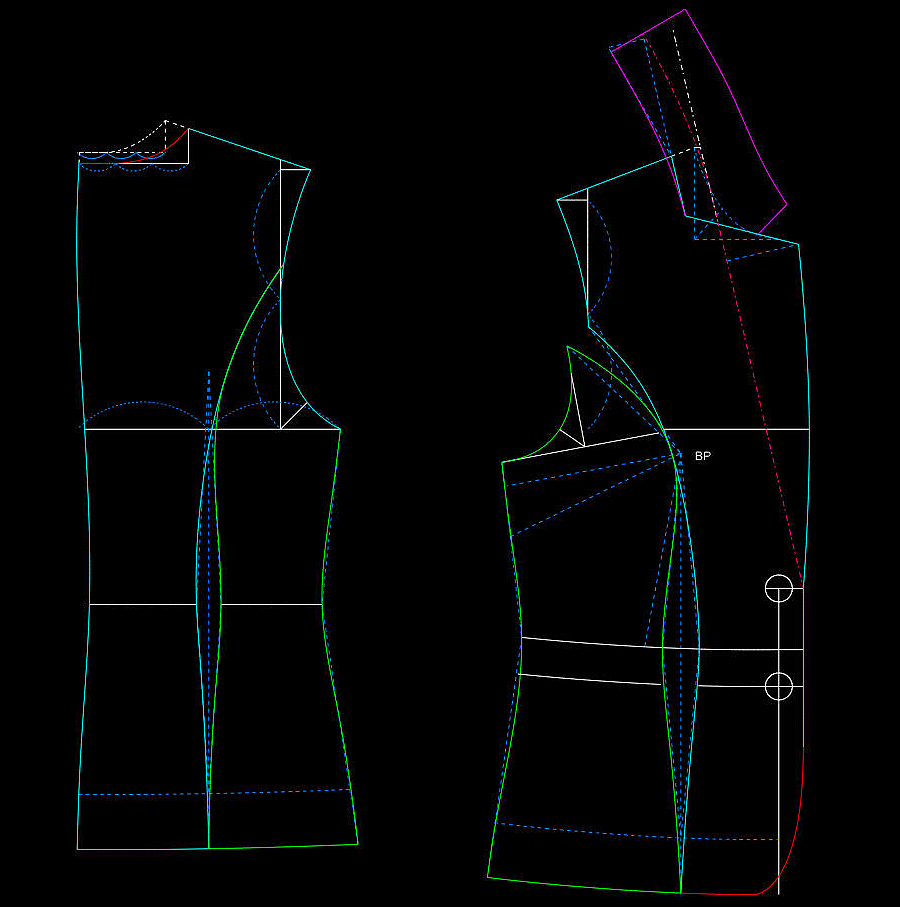

至此我们将成年女性160/84A上衣基本型（贴体型）刀背缝小西装的前身、后背都绘制完成，接下来我们根据款式图给这件小西装配一枚贴身的大小袖。

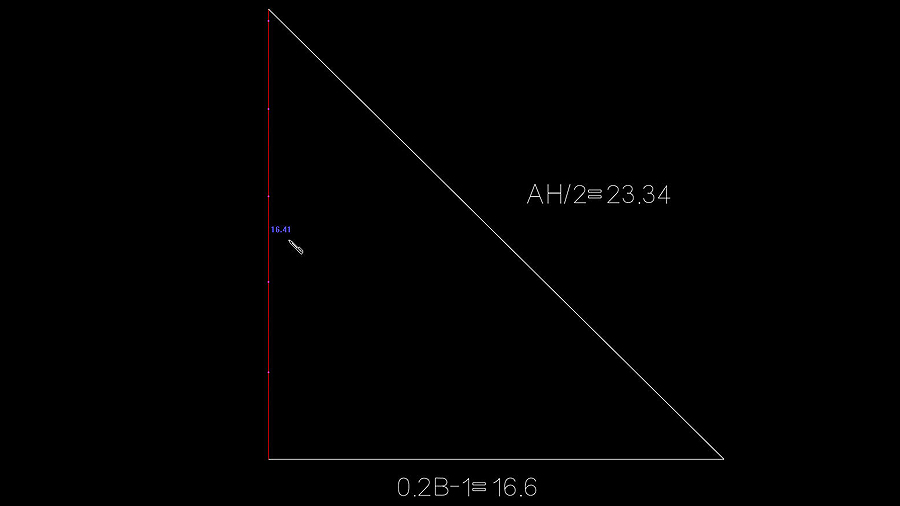

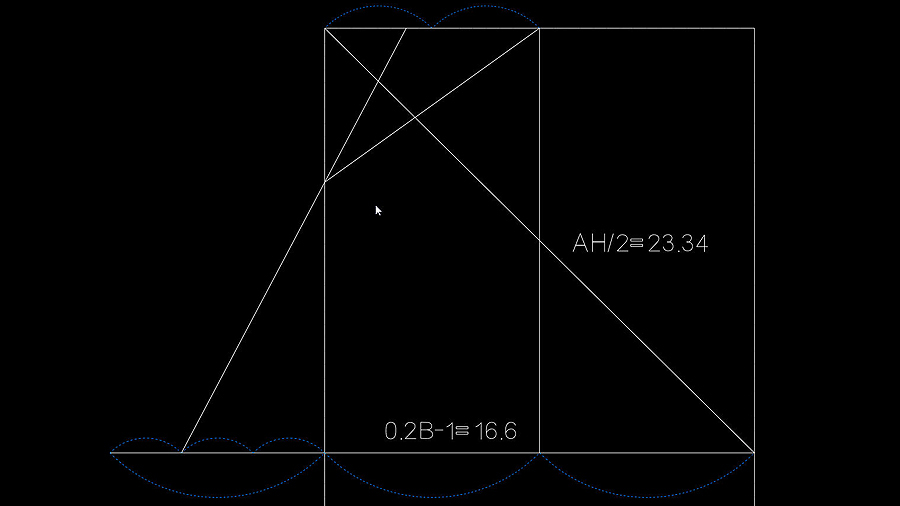

15.通过十分法计算出袖肥为2B/10-1＝16.6cm，然后通过智能工具智能工具.jpg 绘制袖肥长=16.6cm、利用圆规命令量规.jpg 用AH/2找到袖山顶点，测量袖山高为16.41，注：袖山高等于小于袖肥，如图018所示：

图018测量袖山高

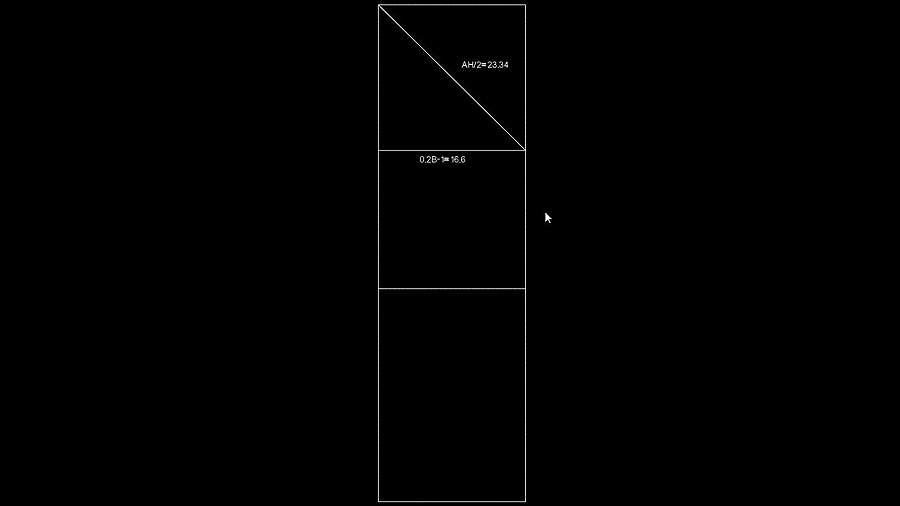

16.袖长取56cm，袖口为12cm，袖肘线为袖长/2＋4.5＝32cm，绘制出两片袖的矩形框架，如图019所示：

图019：两片袖的矩形框架

17.利用等分线命令等分线.jpg 将袖肥两等分，取一等分距离向袖外侧缝延伸，延伸线再三等分，从三分之一处连线至上平线1/4偏外侧1cm点上，再从外侧缝交点连直线至袖肥1/2结构点点上即袖山顶点上，如图020所示：

图020：绘制袖山头辅助线

18.通过平行线命令平行线.jpg 以内侧缝中心线的辅助线为基线左右各偏3cm作为大袖、小袖内侧缝的辅助线，并从袖肥线处抬高0.3至0.5cm，连接袖山顶点，如图021所示：

图021：绘制袖管辅助线

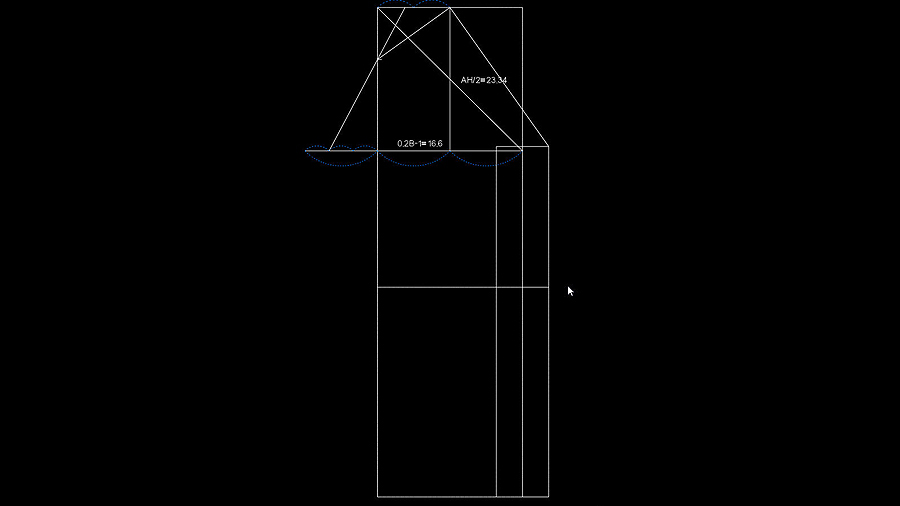

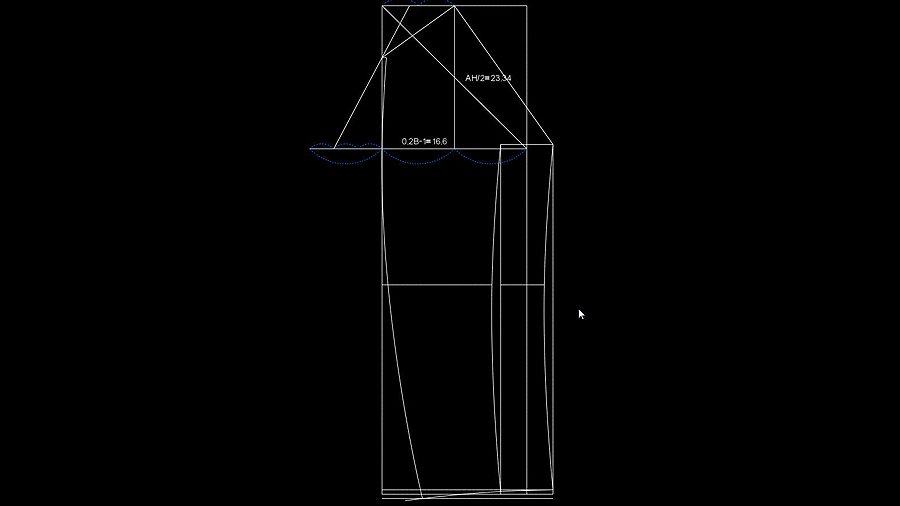

19.依图所示找到外侧缝中心线的辅助线，找到大袖、小袖外侧缝的起始点，完成大小袖的基本骨架，如图022所示：

图022:绘制袖管结构线

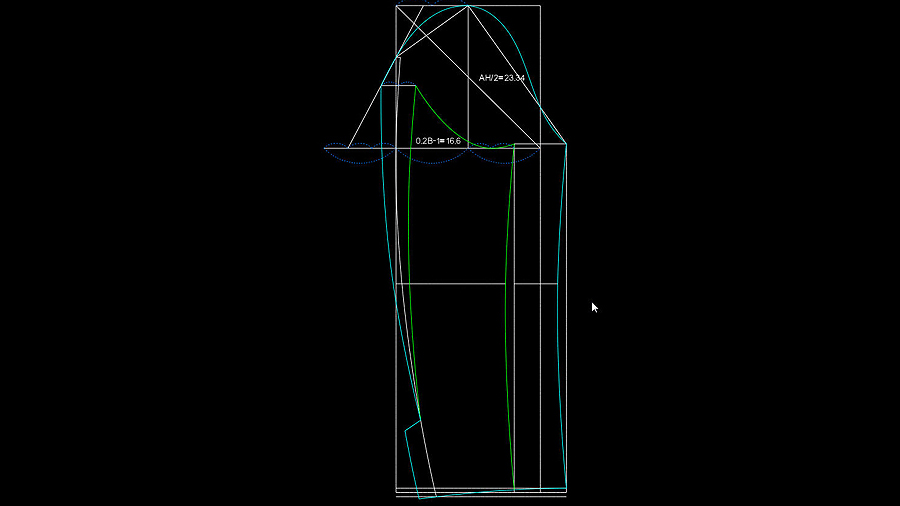

20. 利用智能工具智能工具.jpg 绘制大小袖的内缝线和外缝线，绘制袖山曲线、袖口线和袖衩，首先找准确大袖袖山前后最凸点，然后通过智能工具加节点依次调节曲线，完成大袖、小袖袖山曲线，线条饱满圆润；依图所示绘制出袖口线和袖衩，如图023所示：

图023：绘制完成后的两片袖

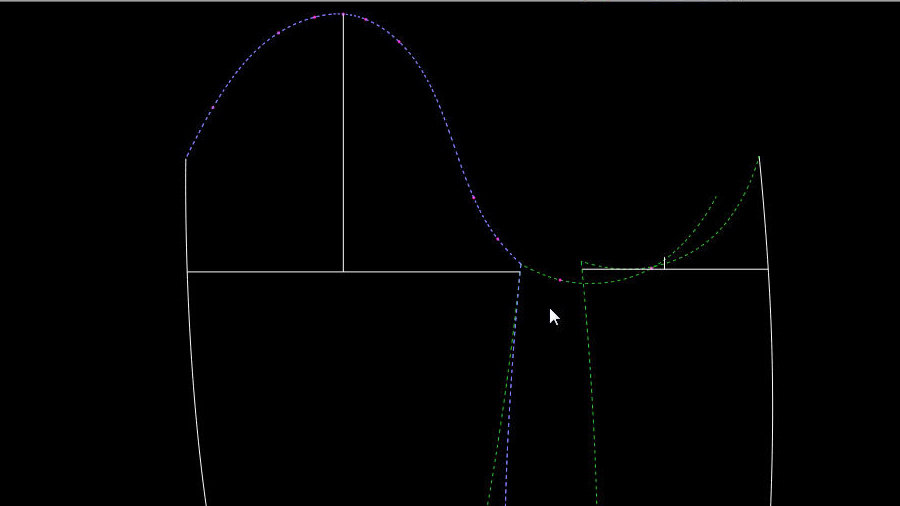

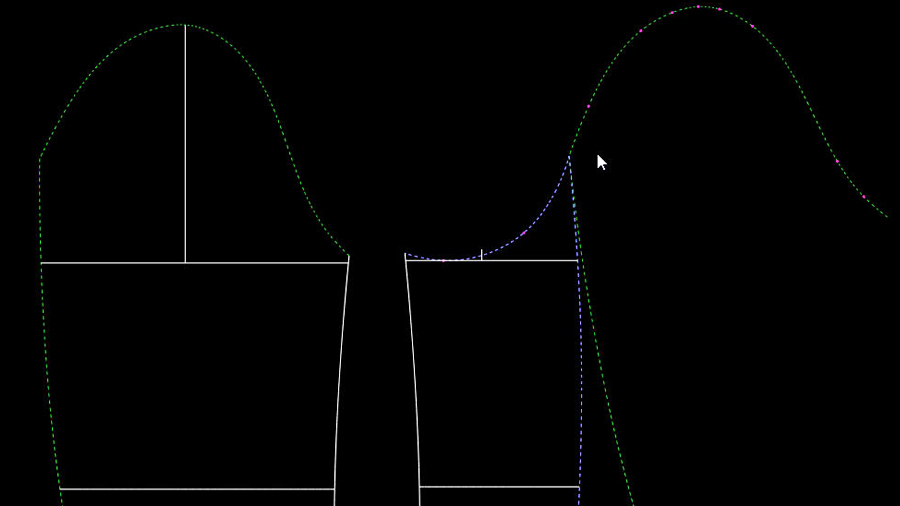

21.接角圆顺接角圆顺.jpg 检查，1）先检查内侧袖山曲线的圆顺度，2）再检查外侧袖山曲线的圆顺度，最后复尺完成两片袖的结构图，如图024、025所示：

图024：小袖的接角圆顺

图025：大袖的接角圆顺

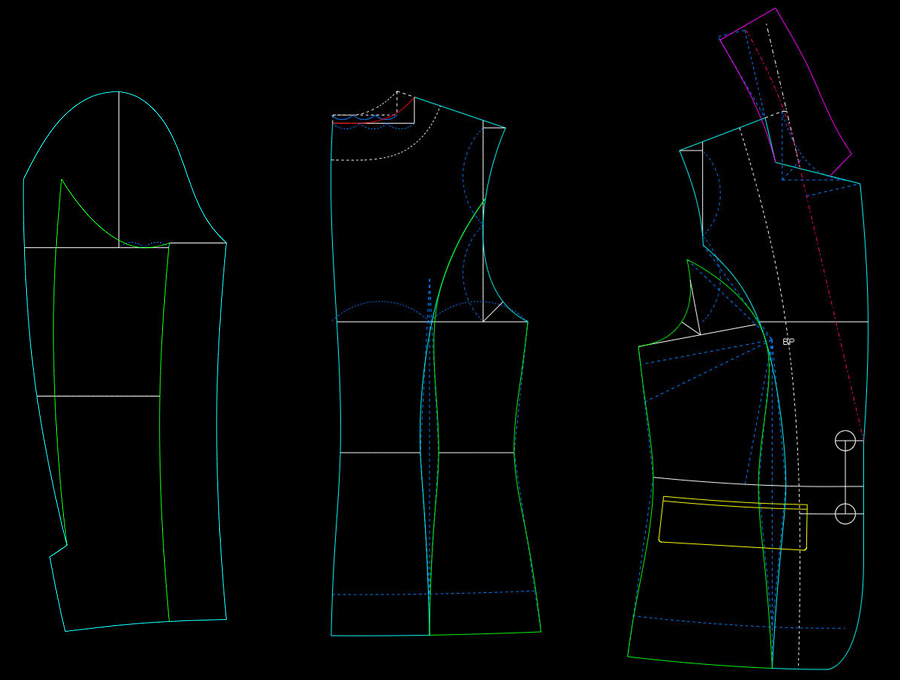

至此我们将成年女性160/84A上衣基本型（贴体型）刀背缝小西装的前身、后背以及相匹配的两片袖都绘制完成，如图026所示：

图026：刀背缝小西装的前身、后背以及相匹配的两片袖

总结：除了美化个人形象，表现着装者的个性与气质外，职业装、行业制服的艺术性还在于传达出行业、企业的形象，职业装、制服与工作环境、服务质量一起，构成了行业的整体艺术形象。优雅的工作场所，时尚得体的职业装，加上标准规范的亲切服务，是服务行业完美统一的艺术形象，这种整体美的效果对提高行业的知名度，促进销售，增强企业的凝聚力都不可或少。因此，职业装、行业制服设计艺术性对于个人与行业形象都是同等重要的。
