华艺服装设计教程《布易ET高级时装打板系列讲座》-1

----主讲：赵甫华

 第一章 女士时装基本型的结构设计
        女装的结构设计重点在于衣身，本案例将利用ET2012软件平台以女士上装衣身的结构设计作为实例，详细讲解女士上装衣身基本型样板的绘制方法与步骤。
       下面通过ET2012打制成年女性上装的衣身，从而逐步了解女士上装衣身基本型的结构构成和ET2012软件的一些基本操作要领。本案例分3个步骤来完成：创建成品规格尺寸表、绘制衣身图形和尺寸标注。
1.1创建成品规格尺寸表

成品规格尺寸表           号型：160/84A （较贴体型的基本型）        单位（cm）

部位 分类	胸围	腰围	臀围	颈围	肩宽	前长	背长	胸乳高	乳间距	袖长
净尺寸	84	66	90	34	40	41	38	24.5	16	50.5
成品尺寸	90	72	96	36	36	41	37	24.5	17	54

1.2绘制衣身基本型

（1）绘制基本型衣身的前右片：选择智能笔，点击矩形按钮，然后在屏幕拖出一个矩形，在输入框里输入长为B/4＝23cm，宽为前长＝41cm的矩形框架，如图1-1所示。
（2）绘制袖窿深线：按键盘上的<～>键将光标切换至框选状态，框选上平线，将其框红，如图1-2所示，在输入框里输入21，点击右键完成袖窿深线的绘制，如图1-3所示。注：（较贴体型衣身的袖窿深为0.2B＋3＝21cm）


图1-1                      图1-2                      图1-3

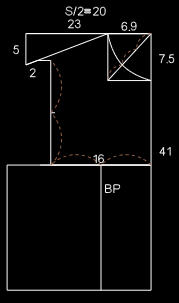

（3）绘制前肩宽、前肩高、前领口宽、前领口深和前胸宽线：1.前肩宽=S/2，前肩高=5，前领口宽=6.9，前领口深=7.5，前胸宽=16，顺便画出胸乳点横坐标的位置在1/2胸宽处，如图1-4所示。
（4）绘制前领窝弧线、前袖窿弧线切点：1.在前领口宽和前领口深的对角线的1/3处取领窝弧线的凹点，用智能笔三点连线画出前领窝弧线,如图1-5所示。2.按照现代时装的流行趋势时装上的肩端点取在人体的SP2点上比较时尚，（注：SP1至SP2的距离约2cm左右），再在前胸宽线的1/2处取袖窿弧线的切点，如图1-6所示。


图1-4                       图1-5                            图1-6

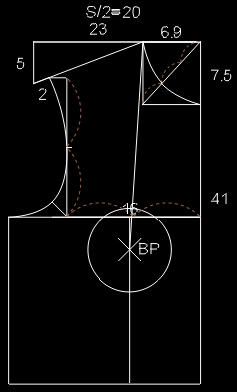

（5）绘制BP点、前袖窿弧线、中枢圆：1.将胸腰省的中心线向侧缝偏移0.5cm，利用智能笔以SNP点作为起始点输入24.5—25cm捕捉胸乳高点，找到BP点的位置然，如图1-7所示。2.用智能笔以SP2点作为起始点，经过袖窿切点，以袖窿深线外侧点作为终止点完成袖窿弧线的绘制,如图1-8所示。3.绘制BP点处的中枢圆，用半径圆命令，取半径5cm绘制好中枢圆，如图1-9所示。至此女士上装衣身基本型的外部结构线绘制完成。


图1-7                         图1-8                      图1-9

2) 绘制衣身基本型内部结构线（前衣片）

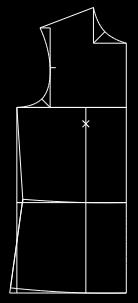

（1）绘制基本型衣身的下摆和外侧缝：取臀长为19cm，H/4=24.5cm，侧缝省为1.25，起翘0.7-1cm,绘制好衣身的下摆和外侧缝，如图1-10所示。


图1-10              图1-11                              图1-12

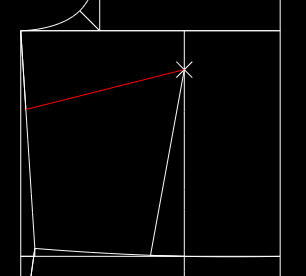

（2）绘制侧缝省边线：以袖窿深线的外侧点作为起始点，捕捉最近点，长度输入7cm，找到侧缝省的位置，连接BP点绘出侧缝省的第一条省边线，如图1-11所示。

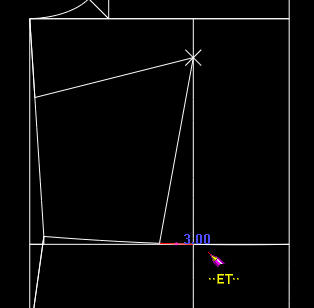

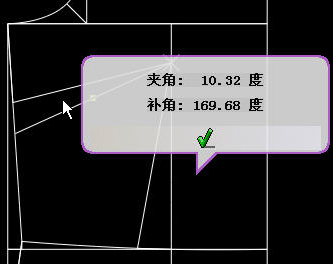

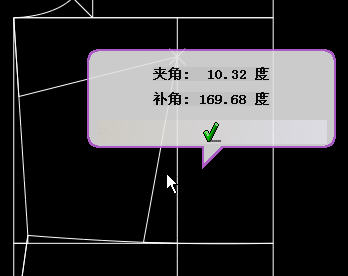

（3）绘制侧缝省的辅助线：根据160/84A中间标准体的臀腰差算出侧缝省的转省量为3 cm，如图1-12所示。再用角度测量工具测量出胸腰省的角度为10.32cm,如图1-13所示。利用角度线命令 左键选取第一条省边，将其点红，如图1-14所示。


图1-13                                      图1-14

再用左键点击省尖，在智能框里输入胸腰省的度数10.32cm,鼠标左键捕捉侧缝线点击确定，点击右键完成，如图1-15所示。再用角度测量工具测量一下侧缝省的角度刚好10.32cm，如图1-16所示，由此完成侧缝省的辅助线。


图1-15                               图1-16

（4）补正侧缝省的省边：利用两点测量工具测出长边为15.2cm，如图1-17所示。也可以用智能笔鼠标右键点击该线段显示线段的长度，如图1-18所示。


图1-17                                     图1-18

再测量短边的长度为14.49cm，如图1-19所示，算出差值为0.71cm。利用智能笔框选补正线段,


图1-19                                     图1-20

在智能框的“调整量”里输入0.71cm的补正量，进行短边的补正，如图1-20所示。

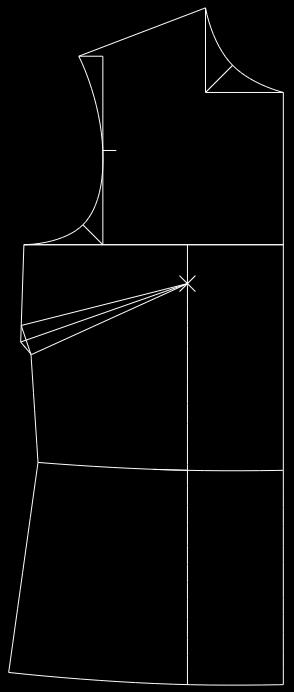

（5）完成侧缝省的绘制：删除多余的辅助线，如图1-21所示，画出省中心线，补正省尾折合形状完成侧缝省的绘制全过程，如图1-21所示。

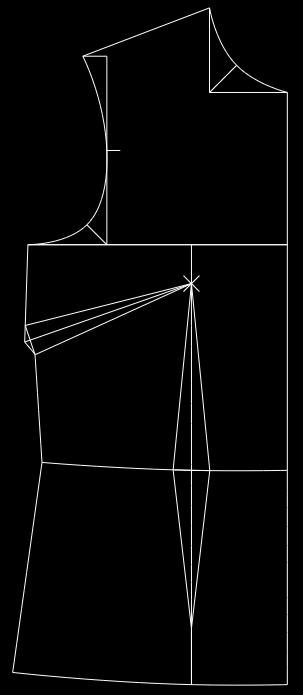

（6）绘制胸腰省：按照160/84A较贴体基本型成品尺寸的胸腰差算出胸腰省为3.25cm，由此绘出胸腰省，如图1-22所示。


图1-21                                          图1-22

总结：本小节利用ET2012服装CAD系统中较多的专业工具，以160/84A中间标准体基本型衣身（前片）为例，让我们掌握了部分打板原理，也熟悉了ET2012一些专业工具，我所讲解的课程只是抛砖引玉，希望大家下来进行更多练习，才能达到举一反三的能力。下一讲我们学习160/84A中间标准体基本型衣身（后片）的打板方法，谢谢大家！
