华艺服装设计教程《布易ET高级时装打板系列讲座》-2

----主讲：赵甫华

 第一章 女士时装基本型的结构设计（续）
        女装的结构设计重点在于衣身，本案例将利用ET2012软件平台以女士上装衣身的结构设计作为实例，详细讲解女士上装衣身基本型样板的绘制方法与步骤。
       下面通过ET2012打制成年女性上装的衣身，从而逐步了解女士上装衣身基本型的结构构成和ET2012软件的一些基本操作要领。本案例分3个步骤来完成：创建成品规格尺寸表、绘制衣身图形和尺寸标注。
3) 绘制衣身基本型外部结构线（后衣片）

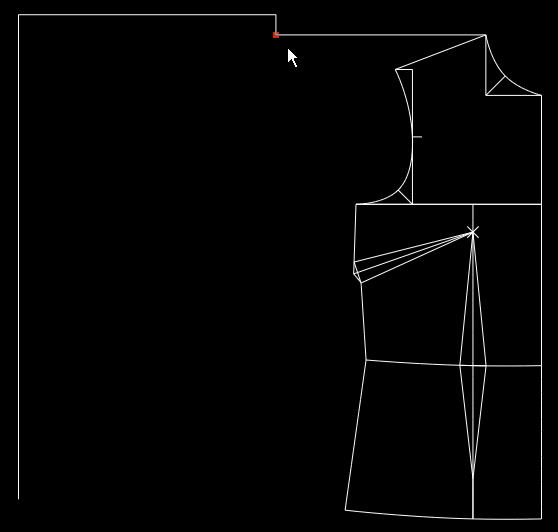

（1）绘制基本型衣身的后右片：选择智能笔，捕捉前衣片的SNP点，水平任意画一条直线，再抬高2-2.5cm画出后上平线来，长度还是任意取，然后画出后中心线，如图2-1所示。


图2-1
（2）绘制后袖窿深线和后背宽线：首先将前袖窿深线延伸至后中心线上与之相交，再从交点向侧缝处找17cm作为后背宽，随即画出后背宽线，如图：2-2所示。

图：2-2

（3）绘制后胸围、后肩宽和后肩高：以后中心线作为起始点，在后袖窿深线上取后B/4=22cm，画出后侧缝线的辅助线，在后上平线上找到后肩宽=20.5cm,后肩高取4.5cm，如图：2-3所示。

图：2-3

（4）绘制后领口宽、后领口深和后肩斜线：后领口宽为7.2cm，后领口深为2.5-2.7cm，后肩斜线为前肩斜线+0.5cm，如图2-4所示。

图2-4

（5）绘制后腰节线和后下摆：后腰节线的长度等于前侧缝减去前侧缝省的长度，先将后侧缝的辅助线向内偏移1.25cm，利用捕捉方式输入前侧缝的值捕捉偏移线段，找到后腰节的位置，画出后腰节线，画出后侧缝的辅助线，再根据前臀长的长度画出后下摆的辅助线，如图2-5所示。

图2-5

（6）绘制后领窝弧线、后袖窿弧线和后下摆结构线：后腰节线的长度等于前侧缝减去前侧缝省的长度，先将后侧缝的辅助线向内偏移1.25cm，利用捕捉方式输入前侧缝的值捕捉偏移线段，找到后腰节的位置，画出后腰节线，画出后侧缝的辅助线，再根据前臀长的长度画出后下摆的辅助线，修正侧缝和下摆即完成后片外部结构线的绘制，如图2-6所示。

图2-6

4）绘制衣身基本型内部结构线（后衣片）
（1）绘制后背省和后腰省的中心线：首先以后背宽线的1/2处作为后背省中线的位置，从后腰节线往上走19cm找到后背省的省尖，再从后腰节线往下走14cm找到后腰省的省尖，如图2-7所示。

图2-7

（2）绘制后背省和后腰省：根据成衣胸腰差算出后背省大小为3.25cm,各取1.625cm,绘制好后背省和后腰省，如图2-8所示。

图2-8

至此通过前一节课和本节课，利用ET2012我们完整的将女士（160/84A中间标准体）较贴体型风格的（基本型样板）衣身绘制完成。
下一讲我们学习160/84A中间标准体基本型袖子的打板方法，谢谢大家！
