华艺服装设计教程《布易ET高级时装打板系列讲座》-3

----主讲：赵甫华

上一讲：利用ET2012我们完整的将女士（160/84A中间标准体）较贴体型风格的（基本型样板）衣身绘制完成。这一讲我们学习160/84A中间标准体华艺基本型袖子的打板方法。

女士基本型袖子的结构设计（一片袖）

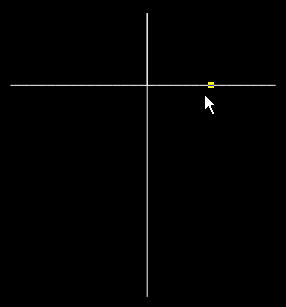

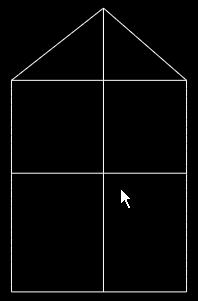

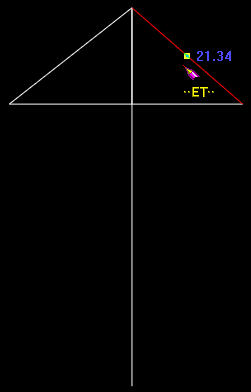

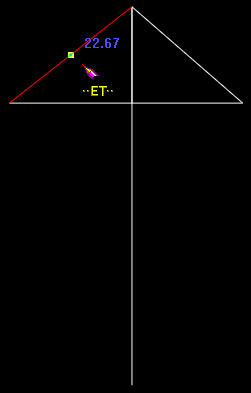

（1）绘制一片袖的外部轮廓线：运用智能笔 ，在屏幕上任意找一点，按一下Ctrl键将智能笔转换成丁字尺画垂线，在智能框里输入一片袖的总袖长，袖山高取14cm，如图3-1所示，利用智能笔点击右键，测量出前AH和后AH的值，如图3-2、3-3所示，绘制袖肥线，（注：根据勾股定理，前袖肥=21.33的平方-14的平方=258.97，开平方得到≈16.1cm。后袖肥=21.67+1的平方-14的平方=317.92，开平方得到≈17.83cm）。


图3-1                             图3-2                     图3-3

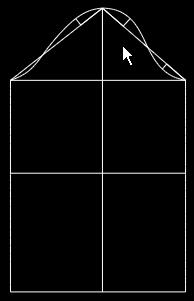

 （2）绘制前、后AH，内侧缝、外侧缝辅助线和袖口线：利用智能笔捕捉端点和捕捉最近点命令绘制好前、后AH，如图3-4、3-5所示。


图3-4                                   图3-5

 然后依次绘制出内侧缝、外侧缝辅助线、袖肘线和袖口线，如图3-6所示。
（3）绘制前袖山弧线、后袖山弧线和袖口结构线：找到相应的合适的点充分利用智能笔画曲线的功能绘制好袖山弧线、袖口线即完成一片袖外部轮廓线的绘制任务，如图3-7、3-8所示。


图3-6                        图3-7                        图3-8

 （4）绘制一片袖的内部结构线：首先将袖中线在袖口线上向前偏移2cm，画出最后的袖中线，前袖口取11.5cm,后袖口取12.5cm,绘制好一片袖的内、外侧缝线，测量出内、外侧缝线的长度，算出它们的差值即等于袖肘省的大小，然后画好袖肘省，绘制好袖肘省的中枢圆，将结构线设定成粗实线，完成一片袖的结构设计，如图1-9所示。

图1-9

 至此我们利用ET2009将女士（160/84A中间标准体）较贴体型风格的（基本型样板）一片袖绘制完成。
下一讲我们学习160/84A中间标准体基本型两片袖（大小袖）的打板方法，谢谢大家！

未完待续
