成都华艺服装设计专业教程-变化型连衣裙结构设计之一

----主讲：成都华艺服装设计培训中心-赵甫华
本节核心进阶案例以服装CAD全新软件为主，利用款式、结构比较复杂的女式时装连衣裙的设计案例，通过服装CAD更进一步、更加详细的去解析如何利用基本型进行时装连衣裙设计，让读者更加深入的学会通过计算机快速、准确的进行服装样板设计。
现代服装设计，重点在于女性造型线条，强调女性凸凹有致，形体柔美的曲线，在板型设计中突出体现女性独特的魅力，下面以三款时装连衣裙为例一一讲解，如图1－1所示。

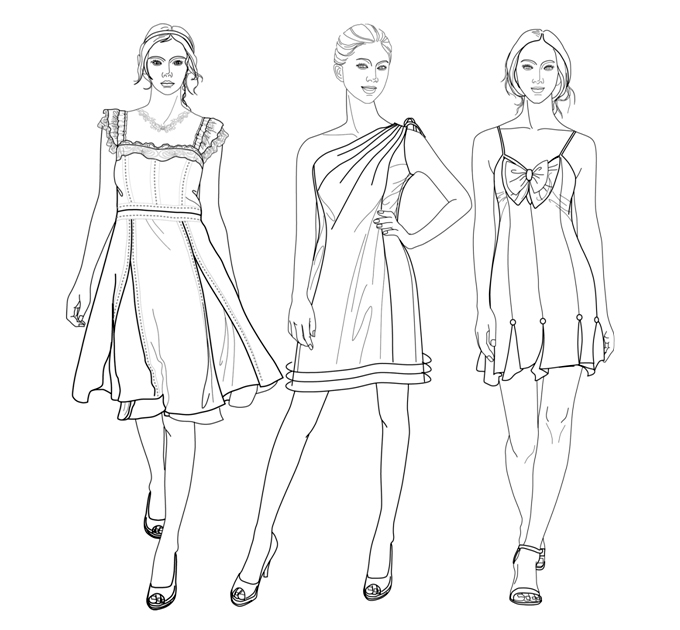

图1-1不同风格时装连衣裙的款式图

1）.利用服装CAD和连衣裙的基本型构成原理进行连衣裙的设计

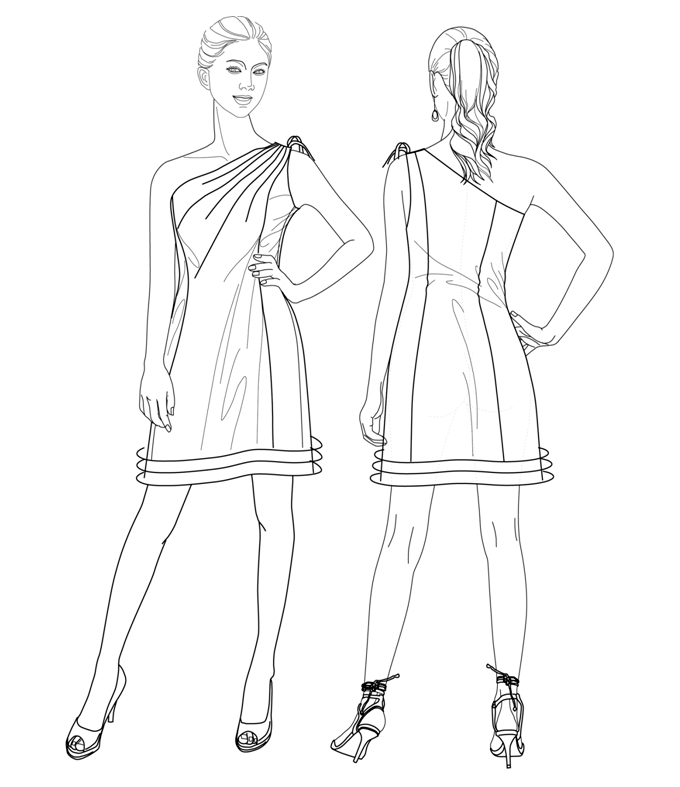

款式一：单肩时装连衣裙 如图1-2



图1－2单肩连衣裙的款式图

2）.利用服装CAD表格工具建立连衣裙的成品规格尺寸表

成品规格尺寸表           号型：160/84A （单肩型）    单位（cm）


3）.利用AutoCAD2013绘制单肩时装连衣裙

操作步骤：

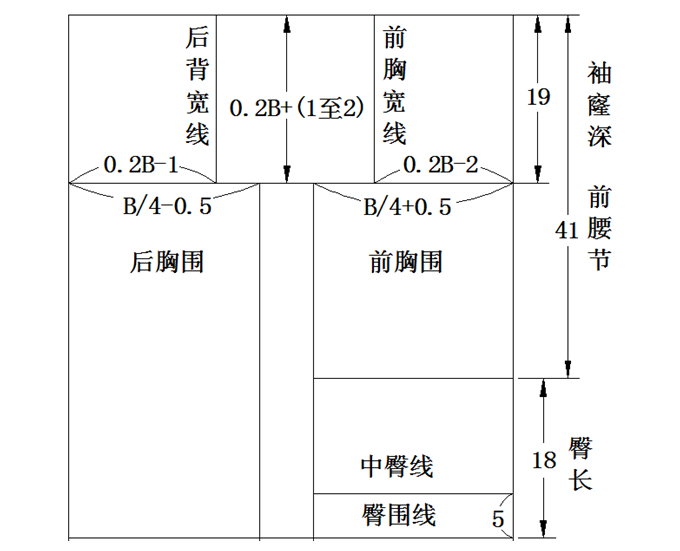

[1]  启动服装CAD应用程序，利用直线命令绘制连衣裙衣身的基本框架，胸围取较贴体的松量84cm＋4cm＝88cm，前片大0.5cm,  后片小0.5cm,袖窿深取较合体的量0.2B＋(1-2)18.6cm至19.6cm，如图1-3。



图1－3单肩时装连衣裙的作图步骤一

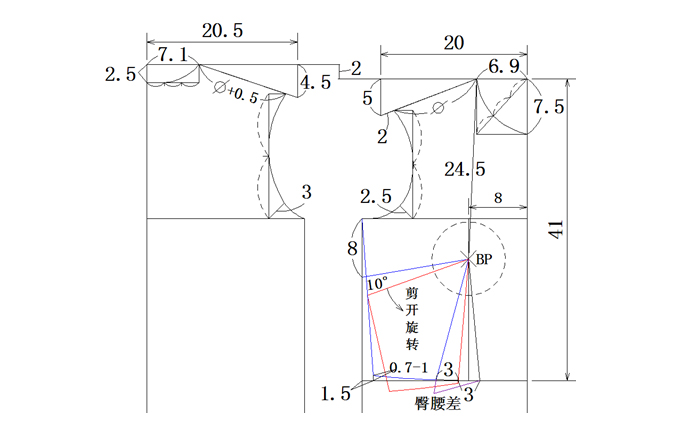

[2] 绘制连衣裙衣身的前、后片的结构点；找到胸乳点的正确位置；用人体净尺寸的臀腰差做第一次省道转移，绘制好相应的辅助线，如图1-4所示。



图1-4单肩时装连衣裙的作图步骤二

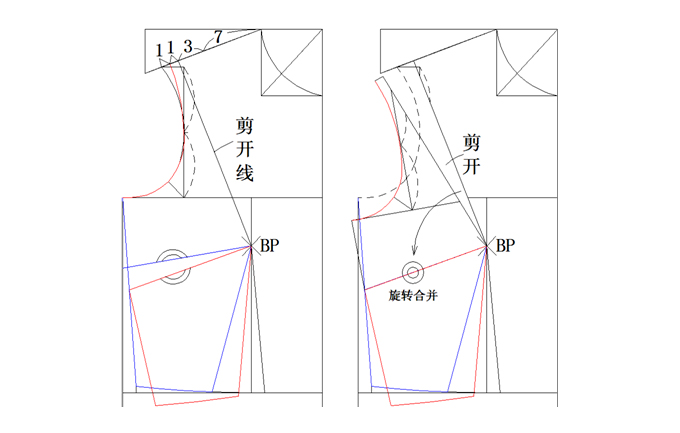

[3] 做省道转移，将腋下省转移至肩上，如图1-5所示。



图1－5单肩时装连衣裙的作图步骤三

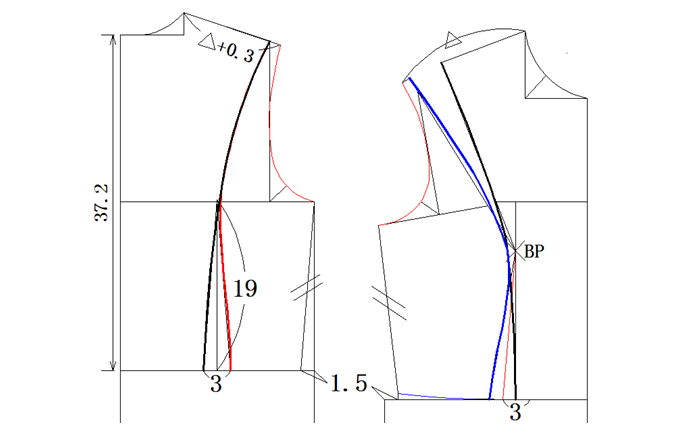

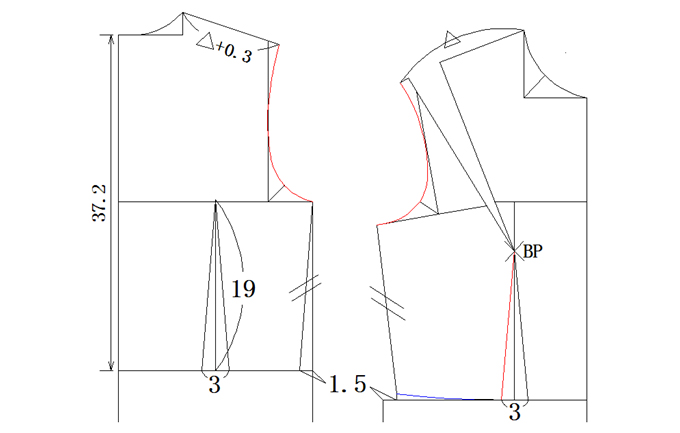

[4] 根据款式图找到胸部款式线，化省为公主缝，前、后片各分割成两部份，完成前片侧缝线，根据前片绘制好后片的结构线，标注尺寸完成衣身的主要结构线，如图1-6、7所示。



图1－6单肩时装连衣裙的作图步骤四



图1－7单肩时装连衣裙的作图步骤五

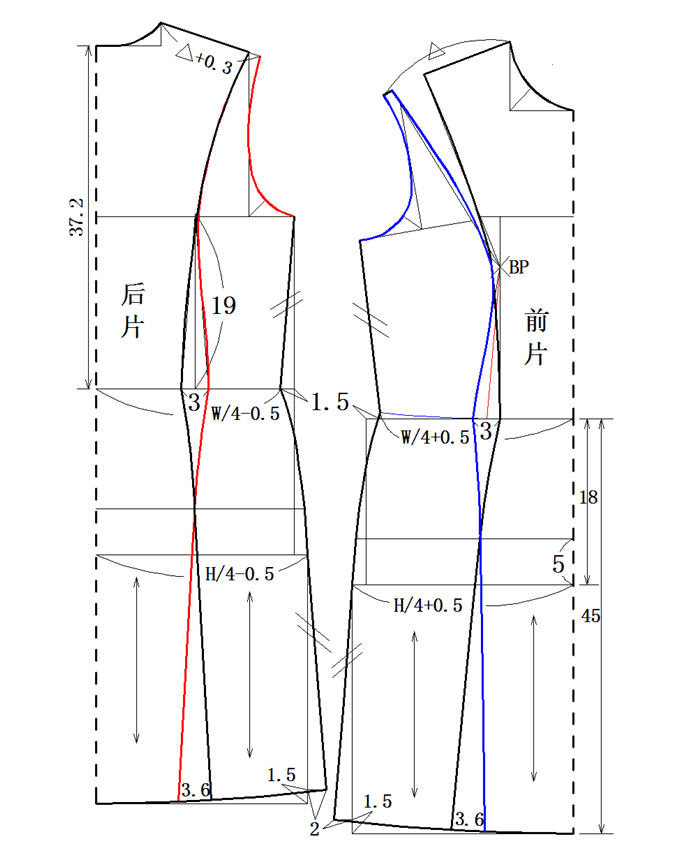

[5] 衣身完成后根据衣身绘制好裙子，标注尺寸完成衣身和裙子的主要结构框架，如图1-8所示。



图1－8单肩时装连衣裙的作图步骤六

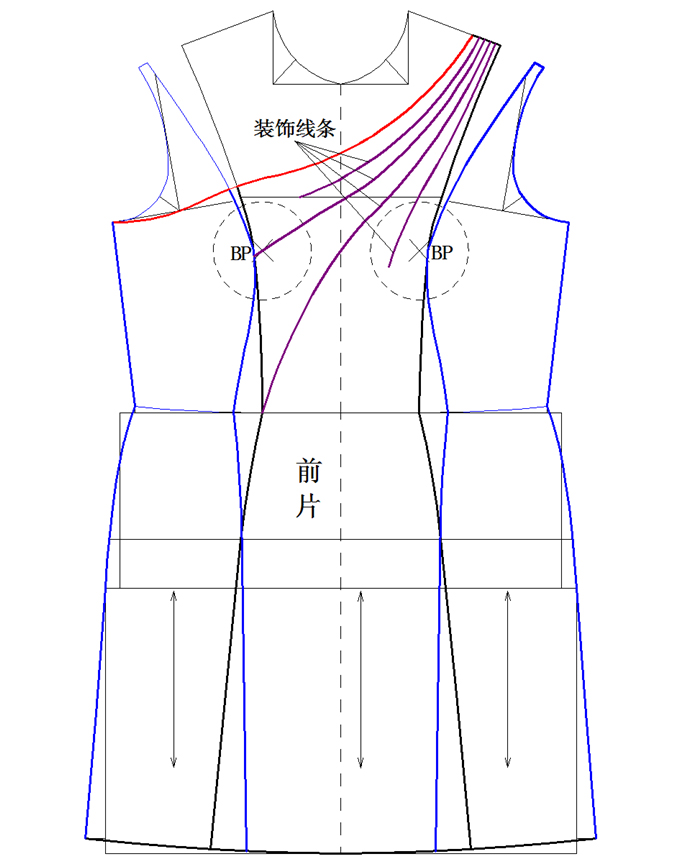

[6] 利用镜像命令镜像前衣片，绘制好款式线和装饰线完成前片结构图，如图1-9所示。



图1－9单肩时装连衣裙的作图步骤七

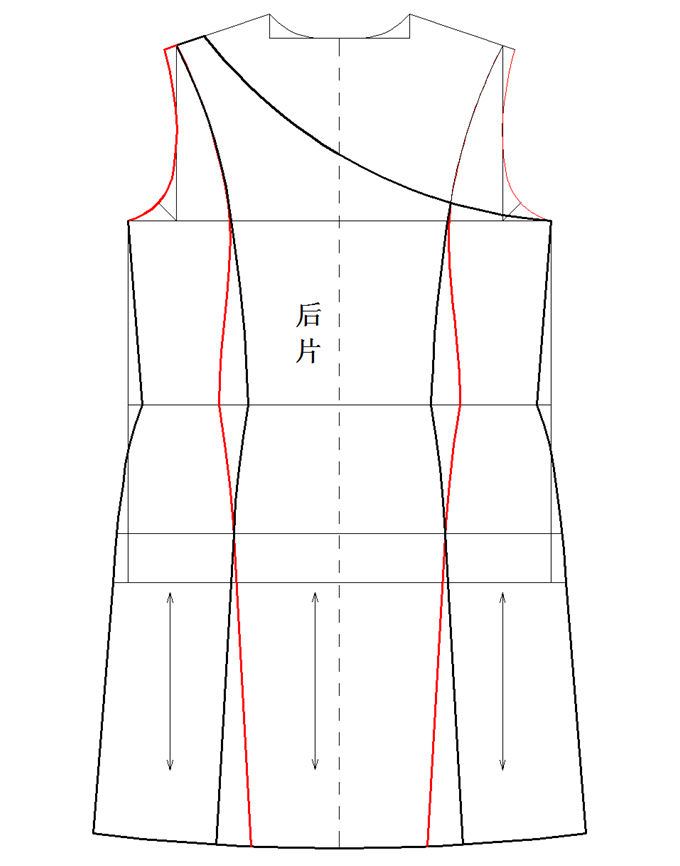

[7] 利用镜像命令镜像后衣片，绘制好结构线，完成后片结构图，如图1-10所示。



图1－10单肩时装连衣裙的作图步骤八

成都华艺服装设计培训中心的赵老师专门针对初学服装设计的学员们创作了一套连衣裙的打板方法，浅显易懂。从简单到复杂，循序渐进使每个零基础的学员都能快速学会连身衣裙服装的打板、制板、推板。

未完待续
